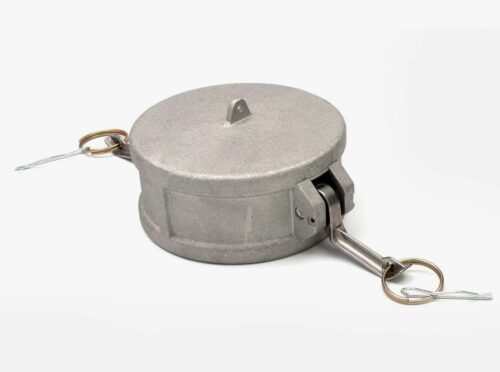

Камлок алюминиевый ТИП DC

Муфта быстроразъемного соединения (БРС) системы Camlock Тип D представляет собой приемную часть («мама») с кулачковым механизмом фиксации и внутренней трубной резьбой. Основное функциональное назначение изделия заключается в обеспечении оперативной стыковки гибких рукавов с промышленным оборудованием, оснащенным штуцерами с внешней резьбой (насосы, запорная арматура, патрубки резервуаров). Узел позволяет производить герметичную коммутацию магистралей для транспортировки жидкостей без использования болтового крепежа и специализированного инструмента.

В технических системах данные компоненты обеспечивают модульность трубопроводов и высокую скорость переключения технологических линий. Благодаря использованию алюминиевого сплава, изделие обладает искробезопасностью, что является критическим требованием при работе с горюче-смазочными материалами, а также характеризуется малым весом, снижая нагрузку на фланцевые соединения оборудования.

Технические стандарты и производство: камлок алюминиевый ТИП D

Геометрические параметры, профиль кулачковой канавки и требования к рабочему давлению регламентируются международным стандартом A-A-59326 (ранее американский военный стандарт MIL-C-27487) и европейским нормативом DIN 2828 (EN 14420-7). Соблюдение данных норм гарантирует полную взаимозаменяемость муфт и адаптеров различных производителей на глобальном рынке.

Технология изготовления корпусов базируется на методе литья под давлением или кокильного литья из алюминиевых сплавов (преимущественно силуминов). Литье обеспечивает высокую плотность металла, отсутствие внутренних дефектов и точность размеров. После отливки производится механическая обработка резьбовой части и шлифовка посадочных поверхностей.

Для получения технической консультации по совместимости резьб, уточнения наличия на складе в Новосибирске и оформления заявки, спецификации принимаются на электронную почту nsk@rti-land.ru или по телефону +7 (800) 302-31-42.

Конструкция и материальное исполнение

Камлок алюминиевый ТИП D конструктивно состоит из литого корпуса, уплотнительного кольца и зажимного механизма.

• Корпус: Алюминиевый сплав, устойчивый к коррозии в атмосферных условиях и пресной воде.
• Резьба: Внутренняя трубная цилиндрическая резьба BSP (соответствует ГОСТ 6357-81) или коническая NPT (стандарт США). Выбор стандарта резьбы зависит от ответной части оборудования.
• Зажимной механизм: Два кулачковых рычага из нержавеющей стали или латуни, закрепленные на стальных пальцах.
• Уплотнение: Эластичная прокладка в канавке муфты, обеспечивающая герметичность стыка с адаптером.

Стандартная комплектация включает уплотнение из маслобензостойкой резины (NBR), рабочий диапазон температур которой составляет от -30°С до +100°С. Для эксплуатации в специфических условиях (высокие температуры, агрессивная химия) возможна установка прокладок из EPDM, Viton или PTFE.

Рабочие параметры и классификация

Максимальное рабочее давление (PN) узла БРС зависит от его условного диаметра (DN) и температуры среды. При повышении температуры рабочей жидкости допустимое давление снижается.

Основные характеристики в зависимости от типоразмера (при +20°С):

Сферы применения и особенности эксплуатации

Универсальность соединения типа Camlock обусловила его широкое распространение в отраслях, требующих частой смены конфигурации трубопроводов. Тип D используется в паре с адаптерами Типа A, E, F и DP.

Основные области применения:

• Нефтепереработка и АЗС: Подключение рукавов к сливным патрубкам бензовозов, топливораздаточных колонок и резервуаров хранения ГСМ.
• Сельское хозяйство: Системы подачи жидких удобрений (КАС), пестицидов, воды для орошения полей.
• Химическая промышленность: Транспортировка красок, лаков, растворителей и неагрессивных химических реагентов.
• Коммунальное хозяйство: Оснащение ассенизаторских машин и илососов для забора жидких отходов.

При монтаже муфты Тип D на трубопровод с внешней резьбой следует учитывать, что встроенное резиновое уплотнение обеспечивает герметичность только узла «муфта-адаптер» (кулачковое соединение). Резьбовая часть муфты не имеет встроенного уплотнителя. Для обеспечения герметичности резьбового стыка необходимо использовать фум-ленту, сантехническую нить или анаэробные герметики, химически стойкие к транспортируемой среде.

Компания «Резиномир» осуществляет поставки быстроразъемных соединений в Новосибирске. Мы предлагаем камлок алюминиевый ТИП D оптом, закрывая потребности производственных предприятий, агрохолдингов и строительных организаций. Работа ведется с юридическими лицами и индивидуальными предпринимателями. Возможна комплектация сборных заказов и отгрузка продукции под заказ при отсутствии редких позиций на складе. Чтобы рассчитать стоимость партии и получить актуальный прайс-лист, необходимо направить запрос менеджерам. Оплата производится по безналичному расчету. На все изделия предоставляется гарантия соответствия геометрическим стандартам A-A-59326.

FAQ: Часто задаваемые вопросы

С какими типами адаптеров соединяется Тип D?
Муфта Тип D («мама» с внутренней резьбой) предназначена для соединения с ответными частями — адаптерами («папами»). К совместимым типам относятся: Тип A (адаптер с внутренней резьбой), Тип E (адаптер с хвостовиком под рукав), Тип F (адаптер с внешней резьбой) и Тип DP (грязезащитная пробка).

Как правильно определить размер резьбы?
Размер камлока определяется по условному проходу (DN) трубы или рукава. Если у вас труба с внешней резьбой 2 дюйма, вам потребуется муфта Тип D размером 2″ (DN 50). Важно уточнить стандарт резьбы на трубе (BSP или NPT), так как они имеют разный шаг и профиль витка. В РФ стандартом является BSP.

Можно ли использовать алюминиевый камлок для кислоты?
Алюминиевые сплавы не обладают стойкостью к концентрированным кислотам и щелочам. Для агрессивных сред рекомендуется использовать камлоки из полипропилена или нержавеющей стали (AISI 316) с уплотнениями из Viton или PTFE. Алюминий оптимален для воды, масел и топлива.

Для чего нужны кольца и отверстия на рычагах?
Отверстия в кулачковых рычагах предназначены для установки предохранительных шплинтов или пломб. Это предотвращает самопроизвольное открытие рычагов при вибрации трубопровода, гидроударах или случайном механическом воздействии (ударе, трении) во время эксплуатации.

Нужно ли менять уплотнительное кольцо?
Да, уплотнительное кольцо является расходным материалом. Со временем резина теряет эластичность («дубеет») или деформируется, что приводит к потере герметичности. Рекомендуется регулярно осматривать прокладку и производить замену при наличии трещин, разрывов или остаточной деформации.
