Камлок алюминиевый ТИП C
Показаны все результаты (9)Цены: по возрастанию
Муфта быстроразъемного соединения (БРС) системы Camlock Тип C представляет собой приемную часть («мама») с кулачковым механизмом фиксации и хвостовиком для крепления гибкого рукава. Функциональное назначение изделия заключается в обеспечении оперативной стыковки промышленных шлангов с ответными частями трубопроводной арматуры или соединения рукавов между собой для наращивания длины магистрали. Конструкция позволяет производить коммутацию без использования специализированного инструмента и болтового крепежа, что критически важно при аварийных работах и частой смене технологических схем.
В промышленных системах данные компоненты обеспечивают герметичность тракта при транспортировке жидкостей, взвесей и легких сыпучих фракций. Изделия монтируются непосредственно в рукав, фиксируясь силовыми хомутами. Использование алюминиевых сплавов придает узлу искробезопасность, коррозионную стойкость и малый вес, снижая нагрузку на обслуживающий персонал при работе с длинномерными гибкими трубопроводами.
Технические характеристики и производство: камлок алюминиевый ТИП C
Геометрические параметры, профиль кулачков и требования к испытательному давлению регламентируются международным стандартом A-A-59326 (ранее американский военный стандарт MIL-C-27487) и европейским нормативом DIN 2828 (EN 14420-7). Соблюдение данных стандартов гарантирует полную взаимозаменяемость муфт и адаптеров различных производителей на глобальном рынке, независимо от года выпуска.
Технология изготовления корпусов базируется на методе литья под давлением или кокильного литья из алюминиевых сплавов. Данный метод обеспечивает высокую плотность металла, отсутствие пор и точность размеров посадочных мест. Рычаги (кулачки) изготавливаются из нержавеющей стали или латуни, пальцы и кольца — из стали с гальваническим покрытием.
Для получения технической консультации, уточнения наличия типоразмеров на складе и оформления заявки, спецификации принимаются на электронную почту nsk@rti-land.ru или по телефону +7 (800) 302-31-42.
Конструкция и материальное исполнение

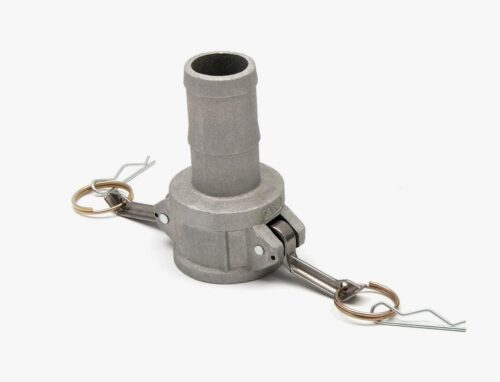

Камлок алюминиевый ТИП C состоит из следующих функциональных элементов:
- Корпус муфты: Литая алюминиевая деталь, объединяющая приемную чашу и хвостовик.
- Хвостовик («елочка»): Патрубок с кольцевыми насечками для надежного удержания внутри рукава.
- Кулачковый механизм: Два эксцентриковых рычага, обеспечивающих прижим ответной части (адаптера).
- Уплотнение: Эластичная прокладка, расположенная в канавке муфты.
Стандартная комплектация включает уплотнение из маслобензостойкой резины (NBR), рассчитанной на температурный диапазон от -30°С до +100°С. Данный эластомер устойчив к воздействию воды, нефтепродуктов и масел. Для работы с химически активными средами или при повышенных температурах возможна установка прокладок из EPDM, Viton или PTFE.
Рабочее давление и параметры
Максимальное рабочее давление (PN) узла зависит от условного диаметра (DN) и температуры перекачиваемой среды. Данные показатели определены для нормальных условий (+20°С).
Сравнительные характеристики давления в зависимости от диаметра:
| Размер (дюймы) | Условный проход (DN), мм | Рабочее давление (PN), бар | Давление разрыва (мин.), бар |
|---|---|---|---|
| 1/2″ – 2″ | 15 – 50 | 16 (1.6 МПа) | 50 |
| 2 1/2″ | 65 | 10 (1.0 МПа) | 30 |
| 3″ | 80 | 9 (0.9 МПа) | 25 |
| 4″ | 100 | 7-8 (0.8 МПа) | 20 |
| 5″ – 6″ | 125 – 150 | 5 (0.5 МПа) | 15 |
Особенности монтажа и сферы применения
Эффективность и безопасность эксплуатации соединения Тип C напрямую зависит от надежности крепления хвостовика в рукаве. Хвостовик имеет мульти-зубчатый профиль, предотвращающий соскальзывание шланга под давлением.
При монтаже рукава на хвостовик камлока Тип C для промышленных магистралей с давлением свыше 3-4 бар категорически не рекомендуется использовать червячные хомуты. Они не обеспечивают равномерного усилия обжатия и имеют низкий предел прочности на разрыв. Для фиксации необходимо применять усиленные силовые хомуты (одноболтовые или двухболтовые) либо обжимные втулки (кримповку). Это исключает риск срыва рукава и травмирования персонала.
Универсальность соединения обусловила его применение в различных отраслях:
- Агропромышленный комплекс: Системы ирригации, перекачка жидких удобрений (КАС), наполнение емкостей опрыскивателей.
- Нефтегазовый сектор: Слив и налив топлива в бензовозы, технологическая обвязка резервуарных парков (благодаря искробезопасности алюминия).
- Строительство и ЖКХ: Подключение мотопомп для откачки воды из котлованов, работа ассенизаторских машин и илососов.
- Транспорт: Пневмотранспорт сыпучих материалов (цемент, мука, гранулы) при низком давлении.
Компания «Резиномир» осуществляет поставки быстроразъемных соединений в Новосибирске. Мы предлагаем камлок алюминиевый ТИП C оптом, закрывая потребности производственных предприятий, строительных компаний и агрохолдингов. Работа ведется с юридическими лицами и индивидуальными предпринимателями. Возможна комплектация сборных заказов и отгрузка продукции под заказ при отсутствии редких позиций. Чтобы рассчитать стоимость партии и получить актуальный прайс-лист, необходимо направить запрос менеджерам. Оплата производится по безналичному расчету. На все изделия предоставляется гарантия соответствия геометрическим стандартам DIN 2828 / A-A-59326.
FAQ: Часто задаваемые вопросы
С какими типами адаптеров соединяется Тип C?
Муфта Тип C («мама») предназначена для соединения с ответными частями — адаптерами («папами»). К совместимым типам относятся: Тип E (адаптер с хвостовиком под рукав), Тип A (адаптер с внутренней резьбой), Тип F (адаптер с внешней резьбой) и Тип DP (грязезащитная пробка).
В чем разница между хомутом и обжимной втулкой?
Силовой хомут — это съемный крепежный элемент, затягиваемый болтом. Он удобен для полевого ремонта. Обжимная втулка (стакан) деформируется на специальном прессе, обеспечивая неразъемное соединение с полным прилеганием по всей поверхности хвостовика. Опрессовка втулкой считается наиболее надежным методом для высоких давлений.
Подходит ли алюминиевый камлок для перекачки кислоты?
Алюминиевые сплавы не обладают стойкостью к концентрированным кислотам и щелочам. Для агрессивных химических сред следует использовать камлоки из полипропилена или нержавеющей стали (AISI 316) в комплекте с прокладками из Viton или PTFE. Алюминий идеален для воды и нефтепродуктов.
Можно ли приварить хвостовик к металлической трубе?
Нет, хвостовик Типа C предназначен исключительно для установки внутрь гибкого рукава (резинового, ПВХ, композитного). Сварка литого алюминиевого сплава со стальной трубой невозможна, а с алюминиевой — технологически сложна и может привести к деформации геометрии камлока. Для жестких труб используются резьбовые типы (B или D).
Для чего нужны кольца на рычагах?
Кольца на рычагах служат для удобства открытия (можно поддеть пальцем в перчатке), а отверстия, в которые они вдеты, предназначены для установки предохранительных шплинтов. Шплинты блокируют рычаги в закрытом положении, предотвращая самопроизвольное размыкание при вибрации или волочении рукава по земле.
