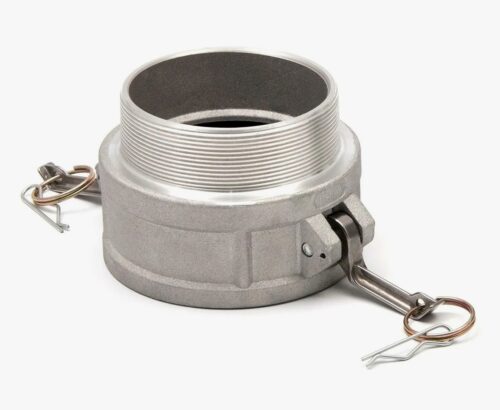

Камлок алюминиевый ТИП B
Показаны все результаты (3)Цены: по возрастанию
Муфта быстроразъемного соединения (БРС) системы Camlock Тип B представляет собой приемную часть («мама») с кулачковыми фиксаторами и внешней трубной резьбой. Функциональное назначение изделия заключается в обеспечении герметичной стыковки гибких рукавов или шлангов с оборудованием, имеющим внутреннюю резьбу (насосы, резервуары, запорная арматура). Конструкция позволяет производить коммутацию магистралей для перекачки жидкостей и сыпучих сред без использования болтового крепежа и специализированного инструмента, что сокращает время простоя технологических линий.
В промышленных системах данные компоненты обеспечивают модульность и оперативность сборки трубопроводов. Изделие оснащено двумя эксцентриковыми рычагами, которые при закрытии блокируют ответную часть (адаптер), создавая виброустойчивое соединение. Использование алюминиевых сплавов придает узлу искробезопасность, коррозионную стойкость и малый вес, что критически важно при работе с длинными рукавными сборками и нефтепродуктами.
Технические стандарты и производство: камлок алюминиевый ТИП B
Геометрические параметры, профиль кулачков и требования к давлению регламентируются международным стандартом A-A-59326 (ранее американский военный стандарт MIL-C-27487) и европейским нормативом DIN 2828. Соответствие данным документам гарантирует полную взаимозаменяемость муфт и адаптеров различных производителей на глобальном рынке.
Технология изготовления корпусов базируется на методе литья под давлением или кокильного литья из алюминиевых сплавов (обычно группы Al-Si). Литье обеспечивает высокую плотность металла и точность размеров. Рычаги (кулачки) изготавливаются из нержавеющей стали или латуни, а пальцы и кольца — из стали с антикоррозийным покрытием.
Для получения технической консультации, уточнения наличия типоразмеров в Новосибирске и отправки спецификации, запросы принимаются на электронную почту nsk@rti-land.ru или по телефону +7 (800) 302-31-42.
Конструктивные особенности и материалы
Камлок алюминиевый ТИП B конструктивно состоит из корпуса с внешней резьбой, уплотнительного кольца и зажимного механизма. Резьба выполняется в двух вариантах:
- BSP (British Standard Pipe): Трубная цилиндрическая резьба, соответствующая ГОСТ 6357-81. Стандарт для РФ и Европы.
- NPT (National Pipe Taper): Коническая резьба, стандарт США.
Герметичность стыка с адаптером обеспечивается эластичной прокладкой, установленной в канавке муфты. Стандартная комплектация включает уплотнение из маслобензостойкой резины (NBR), рассчитанной на температуру от -30°С до +100°С. Для специфических сред (кислоты, горячий пар) возможна установка прокладок из EPDM или Viton.
Рабочие параметры и давление
Максимальное рабочее давление (PN) узла зависит от его условного диаметра (DN) и температуры среды. При повышении температуры допустимое давление снижается.
Данные по давлению для алюминиевых изделий (при +20°С):
| Размер (дюймы) | Условный проход (DN), мм | Рабочее давление, бар (МПа) | Давление разрыва, бар |
|---|---|---|---|
| 1/2″ – 2″ | 15 – 50 | 16 (1.6) | ~50 |
| 2 1/2″ | 65 | 10 (1.0) | ~30 |
| 3″ | 80 | 8-9 (0.8-0.9) | ~25 |
| 4″ | 100 | 7-8 (0.7-0.8) | ~20 |
| 5″ – 6″ | 125 – 150 | 5-6 (0.5-0.6) | ~15 |
Сферы применения и монтаж
Универсальность соединения Camlock обусловила его широкое распространение в отраслях, требующих частой смены конфигурации трубопроводов. Тип B используется в паре с адаптерами Типа F, A, E и DP.
Основные области эксплуатации:
- Нефтегазовая отрасль: Подключение сливо-наливных рукавов бензовозов, топливозаправщиков, терминалов хранения ГСМ.
- Сельское хозяйство: Системы подачи жидких удобрений (КАС), пестицидов, воды для ирригации.
- Строительство: Подача бетонных смесей, работа мотопомп при откачке котлованов.
- Пищевая промышленность: Транспортировка воды, растительных масел (при наличии соответствующих допусков уплотнений).
При монтаже муфты Тип B следует учитывать, что встроенное уплотнение обеспечивает герметичность только узла «муфта-адаптер» (кулачковое соединение). Резьбовая часть (внешняя резьба) не имеет встроенного уплотнителя. Для обеспечения герметичности резьбового стыка с оборудованием необходимо использовать фум-ленту, сантехнический лен с пастой или анаэробные герметики, химически стойкие к перекачиваемой среде.
Компания «Резиномир» осуществляет поставки быстроразъемных соединений в Новосибирске. Мы предлагаем камлок алюминиевый ТИП B оптом, закрывая потребности промышленных предприятий и сервисных служб. Работа ведется с юридическими лицами и индивидуальными предпринимателями. Возможна комплектация сложных заказов и отгрузка партий любого объема. Чтобы рассчитать стоимость заявки и получить актуальный прайс-лист, необходимо связаться с отделом продаж. Оплата производится по безналичному расчету. На всю продукцию распространяется гарантия соответствия геометрическим стандартам A-A-59326.
FAQ: Часто задаваемые вопросы
С какими типами адаптеров соединяется Тип B?
Муфта Тип B («мама» с внешней резьбой) предназначена для соединения с ответными частями — адаптерами («папами»). К ним относятся: Тип F (адаптер с внешней резьбой), Тип A (адаптер с внутренней резьбой), Тип E (адаптер с хвостовиком под рукав) и Тип DP (грязезащитная пробка).
Как отличить резьбу BSP от NPT?
Визуально отличить сложно, требуется использование резьбомера. BSP — это цилиндрическая резьба, наиболее распространенная в России. NPT — коническая (сужается к краю). При попытке скрутить BSP и NPT соединение может заклинить или не обеспечить герметичность. При заказе важно указывать требуемый стандарт резьбы.
Можно ли использовать алюминиевый камлок для перекачки кислоты?
Алюминий не устойчив к сильным кислотам и щелочам, он подвергается коррозии. Для агрессивных сред рекомендуется использовать камлоки из полипропилена или нержавеющей стали (AISI 316) с прокладками из Viton или PTFE. Алюминий подходит для воды, масел и топлива.
Для чего нужны отверстия в рычагах (кулачках)?
В кулачковых рычагах предусмотрены отверстия для установки предохранительных шплинтов (клипс) или проволочных пломб. Это предотвращает самопроизвольное открытие рычагов при сильной вибрации трубопровода или при случайном механическом воздействии (ударе, трении о грунт) в процессе эксплуатации.
Входит ли уплотнительное кольцо в комплект?
Да, стандартная поставка муфты Тип B включает установленное резиновое уплотнительное кольцо (обычно NBR). Запасные кольца или уплотнения из других материалов (EPDM, силикон) приобретаются отдельно как расходный материал.
