Камлок алюминиевый ТИП A
Показаны все результаты (5)Цены: по возрастанию

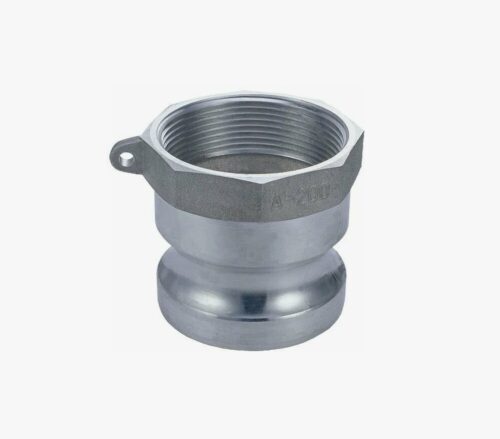

Адаптер быстроразъемного соединения (БРС) системы Camlock Тип А представляет собой штуцер с ответной частью («папа») и внутренней резьбой. Функциональное назначение изделия заключается в обеспечении перехода с жесткой трубопроводной арматуры, имеющей внешнюю резьбу, на быстросъемный механизм кулачкового типа. Изделие является базовым элементом в системе коммутации промышленных шлангов и рукавов, позволяя оперативно подключать и отключать магистрали без использования гаечных ключей и болтового крепежа.
В промышленных технических системах адаптеры Тип А монтируются непосредственно на патрубки насосов, выходы резервуаров, шаровые краны или жесткие трубопроводы. Использование алюминиевого сплава обеспечивает сочетание легкости конструкции, коррозионной стойкости и искробезопасности, что критически важно при перекачке светлых нефтепродуктов, воды и химических растворов.
Технические стандарты на камлок алюминиевый ТИП A
Геометрические параметры, профиль кулачковой канавки и требования к материалам регламентируются международным стандартом A-A-59326 (ранее американский военный стандарт MIL-C-27487) и европейским нормативом DIN 2828. Соблюдение данных стандартов гарантирует полную взаимозаменяемость адаптеров и муфт различных производителей.
Для получения технической консультации по совместимости резьб, уточнения наличия на складе в Новосибирске и оформления заявки, спецификации принимаются на электронную почту nsk@rti-land.ru или по телефону +7 (800) 302-31-42.
Технология производства и материалы
Изготовление корпусов осуществляется методом литья под давлением или кокильного литья из алюминиевых сплавов. Данная технология позволяет получить изделие с высокой плотностью металла, отсутствием пор и точными геометрическими размерами. После отливки заготовка подвергается механической обработке для нарезки резьбы и шлифовки посадочной поверхности адаптера.
В качестве конструкционного материала используются термически упрочненные алюминиевые сплавы, обладающие следующими свойствами:
- Устойчивость к окислению: Образование оксидной пленки защищает металл от коррозии в воде и атмосферных условиях.
- Механическая прочность: Способность выдерживать давление до 16 бар (в зависимости от диаметра).
- Малый вес: Упрощает монтаж на длинных рукавных линиях и снижает нагрузку на фланцы оборудования.
Характеристики соединения
Конструктивно камлок алюминиевый ТИП A состоит из двух функциональных зон:
- Штуцерная часть (Adapter): Гладкий цилиндрический наконечник с кольцевой канавкой для фиксации кулачками ответной муфты.
- Резьбовая часть: Внутренняя трубная цилиндрическая резьба BSP (соответствует ГОСТ 6357-81). Реже встречаются варианты с конической резьбой NPT (стандарт США), что требует внимания при подборе ответной части трубопровода.
Параметры эксплуатации и сферы применения
Рабочее давление узла зависит от условного диаметра (DN) и температуры перекачиваемой среды. Стандартный температурный диапазон для алюминиевых изделий составляет от -40°С до +100°С.
Зависимость максимального рабочего давления от размера представлена в таблице:
| Размер (дюймы) | Условный проход (DN), мм | Рабочее давление (PN), бар | Тип резьбы |
|---|---|---|---|
| 1/2″ — 2″ | 15 — 50 | 16 | BSP / NPT |
| 2 1/2″ | 65 | 10 | BSP / NPT |
| 3″ | 80 | 10 | BSP / NPT |
| 4″ | 100 | 8 | BSP / NPT |
| 5″ — 6″ | 125 — 150 | 6 | BSP / NPT |
Адаптер Тип А используется в паре с муфтами, имеющими кулачковый механизм:
- Тип D: Муфта с внутренней резьбой.
- Тип B: Муфта с внешней резьбой.
- Тип C: Муфта с хвостовиком под рукав.
- Тип DC: Грязезащитная крышка (заглушка).
Отраслевое использование
Универсальность и искробезопасность алюминия определяют широкое применение изделий в различных секторах:
- Нефтепереработка и АЗС: Оснащение топливозаправщиков, узлов слива-налива топлива, подключение рукавов к резервуарам.
- Сельское хозяйство: Системы ирригации, подключение мотопомп, транспортировка жидких удобрений (КАС).
- Химическая промышленность: Перекачка растворителей, лаков, красок и неагрессивных химикатов.
- Коммунальное хозяйство: Использование на ассенизаторских машинах и илососах.
При монтаже адаптера Тип А на трубопровод с внешней резьбой герметичность резьбового соединения не обеспечивается конструкцией самого камлока. Для предотвращения утечек по резьбе необходимо использовать уплотнительные материалы: фум-ленту, лен сантехнический со специальной пастой или анаэробные герметики, стойкие к рабочей среде (маслобензостойкие).
Компания «Резиномир» осуществляет поставки быстроразъемных соединений в Новосибирске и регионах. Мы предлагаем камлок алюминиевый ТИП A оптом, ориентируясь на потребности производственных предприятий и сервисных компаний. Работа ведется с юридическими лицами (с НДС) и индивидуальными предпринимателями. Возможна отгрузка продукции со склада или поставка крупных партий под заказ. Чтобы рассчитать стоимость комплектации и получить актуальный прайс-лист, необходимо отправить запрос менеджерам. Оплата производится по безналичному расчету. На все изделия предоставляется гарантия соответствия геометрическим стандартам DIN 2828 / A-A-59326.
FAQ: Часто задаваемые вопросы
С какими типами камлоков стыкуется Тип А?
Адаптер Тип А («папа») предназначен для соединения с любыми муфтами («мама»), имеющими кулачковый механизм фиксации соответствующего диаметра. Совместимые типы: Тип D (муфта с внутренней резьбой), Тип B (муфта с внешней резьбой), Тип C (муфта с хвостовиком под шланг) и Тип DC (грязезащитная заглушка).
Нужна ли прокладка для Типа А?
В самом адаптере Тип А уплотнительной прокладки нет. Герметизация стыка «папа-мама» происходит за счет прокладки, установленной в ответной части (муфте). Однако для герметизации резьбового соединения (при накручивании Типа А на трубу) требуются стандартные резьбовые уплотнители (лента ФУМ, герметик).
В чем отличие резьбы BSP от NPT?
BSP (British Standard Pipe) — это трубная цилиндрическая резьба, стандартная для РФ и Европы (аналог ГОСТ 6357-81). NPT (National Pipe Taper) — коническая резьба, стандарт США. Они имеют разный шаг и профиль витков. Прямое свинчивание BSP и NPT невозможно без переходников или риска повреждения резьбы и потери герметичности.
Подходит ли алюминиевый камлок для кислоты?
Алюминий имеет ограниченную химическую стойкость. Он подходит для воды, нефтепродуктов и некоторых нейтральных жидкостей. Для кислот и щелочей алюминиевые сплавы не рекомендуются, так как подвержены быстрой коррозии. В таких случаях следует выбирать камлоки из полипропилена или нержавеющей стали (AISI 316).
Как измеряется размер камлока?
Размер определяется условным проходом (DN). Например, если у вас труба с внешней резьбой 2 дюйма, вам необходим адаптер Тип А размером 2″ (DN 50). Важно помнить, что размер камлока соответствует внутреннему диаметру подсоединяемой трубы/рукава, а не внешнему диаметру самого адаптера.
