Быстроразъемные соединения (БРС) системы Bauer представляют собой специализированный тип шарнирной стыковочной арматуры, предназначенной для оперативного монтажа и демонтажа трубопроводных магистралей и гибких рукавов. Ключевым функциональным назначением изделий является создание герметичного тракта для транспортировки жидкостей, пульпы, строительных растворов и сыпучих сред под давлением или вакуумом. Конструктивная особенность замка позволяет соединять элементы с угловым смещением, что компенсирует неровности ландшафта и вибрационные нагрузки при работе насосного оборудования.
В промышленных и ирригационных системах данные компоненты обеспечивают модульность линий перекачки, исключая необходимость использования болтового крепежа и сварочных работ. Герметизация стыка достигается за счет механического прижима сферического ниппеля к раструбу с уплотнительным кольцом посредством рычажного механизма.
Технические характеристики и производство БРС соединение BAUER
Производство соединений системы Bauer осуществляется из конструкционной углеродистой стали методом штамповки или литья с последующей механической обработкой посадочных поверхностей. Критически важным этапом технологического цикла является антикоррозийная защита. Все металлические элементы подвергаются горячему цинкованию согласно международным стандартам (аналоги DIN EN ISO 1461). Толщина цинкового покрытия составляет 50–70 мкм, что обеспечивает устойчивость к окислению при контакте с водой, органическими удобрениями и атмосферными осадками.
Для получения технической консультации, уточнения совместимости диаметров и оформления заявки на поставку, спецификации принимаются на электронную почту nsk@rti-land.ru или по телефону +7 (800) 302-31-42.
Конструкция и материальное исполнение

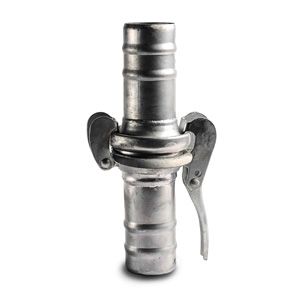

Стандартный узел БРС соединение BAUER состоит из трех основных компонентов:
- Приемная часть («мама»): Раструб с закрепленным на нем рычажным замком (двумя захватами) и посадочным местом под уплотнение.
- Вставная часть («папа»): Ниппель сферической формы, который входит в раструб.

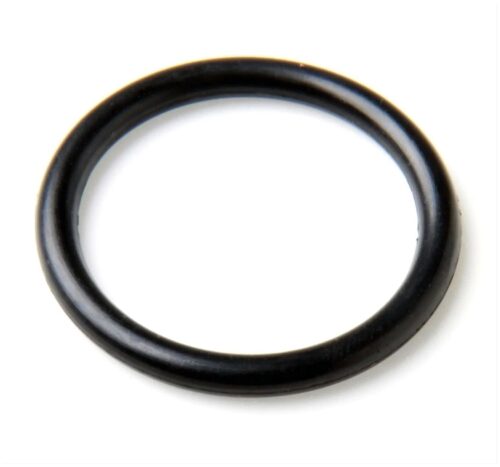

- Уплотнительное кольцо: Эластичный элемент, обеспечивающий герметичность.
В качестве материала уплотнений стандартно используются резиновые смеси на основе бутадиен-стирольного каучука (SBR) или нитрильного каучука (NBR). Данные эластомеры обладают стойкостью к воде, неагрессивным растворам и нефтепродуктам в температурном диапазоне от -40°С до +80°С. Для специфических задач (высокие температуры, агрессивная химия) возможна комплектация уплотнениями из EPDM или Viton.
Рабочие параметры и классификация
Система классифицируется по условному диаметру (DN) и типу хвостовика (под приварку, под рукав, с резьбой). Уникальной характеристикой соединения является возможность углового отклонения состыкованных труб до 30° (для диаметров до 108 мм) и до 20° (для больших диаметров) без потери герметичности.
Сравнительные характеристики типоразмеров приведены в таблице:
| Типоразмер (HK) | Условный диаметр (DN), мм | Рабочее давление, бар (МПа) | Макс. угол отклонения, град. | Вес комплекта (прибл.), кг |
|---|---|---|---|---|
| HK 50 | 50 | 20 (2.0) | 30 | 1.1 |
| HK 76 | 76 | 20 (2.0) | 30 | 2.4 |
| HK 89 | 89 | 20 (2.0) | 30 | 3.1 |
| HK 108 | 100 | 12 (1.2) | 30 | 4.8 |
| HK 133 | 125 | 12 (1.2) | 20 | 7.2 |
| HK 159 | 150 | 12 (1.2) | 20 | 9.5 |
| HK 194 | 200 | 12 (1.2) | 20 | 14.2 |
Сферы применения в промышленности
Благодаря устойчивости к гидроударам и способности пропускать среды с включением твердых частиц, БРС соединение BAUER востребовано в тяжелых условиях эксплуатации. Замковый механизм не подвержен засорению грунтом или песком, что делает его предпочтительным выбором для полевых работ.
Основные направления использования включают:
- Сельское хозяйство: Организация систем ирригации и полива, магистрали для перекачки навоза и жидких удобрений на животноводческих комплексах.
- Строительство и горная добыча: Оснащение иголофильтровых установок водопонижения, подача бетона и строительных растворов, откачка шламовых вод из котлованов и шахт.
- Коммунальное хозяйство: Временные трубопроводы для ликвидации аварий, ассенизаторские машины, системы очистки сточных вод.
- Транспорт: Пневмотранспорт сыпучих материалов (цемент, мука, гранулы).
При монтаже рукавных соединений Bauer необходимо контролировать состояние посадочной поверхности сферического ниппеля. Наличие глубоких царапин, вмятин или коррозионных раковин на сфере («папе») приведет к быстрому износу резинового уплотнения в ответной части и нарушению герметичности, особенно при работе узла на изгиб. Рекомендуется регулярная очистка сферы от засохшего раствора или грязи перед стыковкой.
Компания «Резиномир» предлагает к поставке оригинальные компоненты системы Bauer в Новосибирске. Ассортимент включает муфты, штуцеры, заглушки, тройники и уплотнительные кольца всех востребованных диаметров. Реализация продукции осуществляется оптом для промышленных предприятий и строительных организаций. Мы работаем с юридическими лицами и индивидуальными предпринимателями. Возможна отгрузка со склада или комплектация сложных заявок под заказ. Чтобы рассчитать стоимость спецификации и получить актуальный прайс-лист, необходимо направить запрос в отдел продаж. Оплата производится по безналичному расчету. На все изделия предоставляется гарантия и сертификаты соответствия.
FAQ: Часто задаваемые вопросы
Чем отличается соединение Bauer от соединения Perrot?
Несмотря на внешнее сходство и идентичный принцип действия (карданный тип), системы Bauer и Perrot геометрически несовместимы. Различия заключаются в диаметрах сферы, конструкции замка и профиле уплотнительного кольца. Bauer имеет более простую конструкцию замка с одним рычагом (часто с дополнительным фиксатором), в то время как Perrot может иметь иные конфигурации захватов. Стыковка «мамы» Bauer и «папы» Perrot невозможна.
Можно ли приварить БРС Bauer к обычной стальной трубе?
Да, существуют специальные модификации — штуцеры и раструбы с хвостовиком «под приварку». Они изготавливаются из неоцинкованной («черной») стали, что позволяет производить сварочные работы без нарушения цинкового покрытия и выделения вредных паров. После сварки шов необходимо защитить от коррозии.
Держит ли соединение вакуум?
Да, конструкция уплотнения и плотный механический прижим обеспечивают герметичность не только при избыточном давлении, но и при разрежении. Это позволяет использовать соединения Bauer во всасывающих линиях насосных станций и вакуумных машинах.
Как фиксируется замок от случайного открытия?
Рычажный механизм системы Bauer оснащен отверстием для установки предохранительного шплинта. Это исключает самопроизвольное размыкание соединения при вибрации трубопровода, пульсации давления или случайном механическом воздействии (ударе) на рычаг.
Какой рукав подходит для этих соединений?
Для соединений с хвостовиком «елочка» (под шланговую вставку) используются напорно-всасывающие рукава соответствующего внутреннего диаметра. Фиксация рукава на штуцере осуществляется усиленными одноболтовыми или двухболтовыми силовыми хомутами. Использование червячных хомутов не рекомендуется из-за высоких нагрузок на узел.
