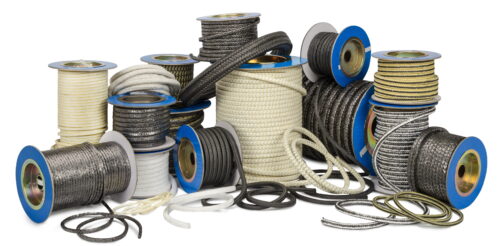

Сальниковые набивки представляют собой эластичные уплотнительные элементы шнурового типа, предназначенные для герметизации подвижных и неподвижных соединений в различных технических устройствах. Основное функциональное назначение данных изделий заключается в заполнении сальниковых камер арматуры, центробежных и поршневых насосов, а также гидравлических прессов для предотвращения утечек рабочей среды. Они обеспечивают герметичность в условиях высокого давления, агрессивного химического воздействия и экстремальных температур.
В промышленных системах данные уплотнители выступают критически важным компонентом, отвечающим за безопасность эксплуатации оборудования. Материал работает по принципу создания контактного давления на штоки, валы или плунжеры, блокируя выход жидкостей (воды, нефтепродуктов, кислот) или газов в атмосферу. Эффективность уплотнения зависит от правильного подбора сечения, химического состава и структурной плотности шнура.
Классификация и стандарты ГОСТ на набивки
Производство и технические параметры сальниковых уплотнений регламентируются государственным стандартом ГОСТ 5152-84. Нормативный документ определяет маркировку, геометрические размеры, физико-механические свойства и методы испытаний. В зависимости от структуры и используемого сырья изделия подразделяются на асбестовые и безасбестовые (на основе хлопчатобумажных, лубяных волокон или фторопласта).
Для получения детальной спецификации, уточнения наличия конкретных марок и оформления заявки рекомендуется отправить запрос на nsk@rti-land.ru или связаться со специалистами технического отдела по телефону +7 (800) 302-31-42.
Технология производства и материалы
Изготовление осуществляется методом плетения (сквозного, диагонального или многослойного) из нитей различного происхождения. Важным этапом производства является пропитка шнуров жировыми антифрикционными составами, графитом или суспензией фторопласта, что снижает коэффициент трения и повышает герметичность.
В соответствии с ГОСТ 5152-84 выделяют основные группы марок:
- Асбестовые плетеные (АП, АПР, АС): Основой служит хризотиловый асбест. Марка АПР усилена латунной проволокой для работы при повышенных давлениях.
- Асбестовые с пропиткой (АФТ, АГИ): Содержат фторопластовую суспензию (АФТ) или графит с ингибиторами коррозии (АГИ), что расширяет диапазон химической стойкости.
- Безасбестовые (ХБП, ЛП): Изготавливаются из хлопчатобумажных или лубяных волокон, пропитанных жировым составом. Применяются в менее агрессивных средах.
Технические параметры и маркировка
Выбор конкретной марки зависит от условий эксплуатации: температуры, давления, скорости скольжения и pH среды. Набивки выпускаются квадратного или круглого сечения размером от 4 до 50 мм. Плотность материала варьируется в пределах 0,9–1,6 г/см³.
Сравнительная таблица характеристик популярных марок
Ниже приведены параметры наиболее востребованных типов уплотнений согласно стандартам:
| Марка | Состав / Особенности | Рабочая среда | T макс., °С | Давление макс., МПа | pH среды |
|---|---|---|---|---|---|
| АП-31 | Асбестовая, пропитанная жировым составом | Нейтральные и агрессивные жидкие среды, пар, нефтепродукты | +300 | 4,5 | 3-14 |
| АПР-31 | Асбестовая с латунной проволокой | Нефтепродукты, жидкие и газообразные среды | +300 | 32,0 | 3-14 |
| АГИ | Асбестовая графитированная ингибированная | Пар, вода, воздух, инертные газы, агрессивные среды | +600 | 35,0 | 1-14 |
| АФТ | Асбестовая с фторопластом | Сжиженные газы, органические растворители, щелочи | +262 | 25,0 | 1-14 |
| ХБП | Хлопчатобумажная пропитанная | Промышленная вода, воздух, инертные газы | +100 | 20,0 | 5-10 |
Сферы применения набивок и особенности эксплуатации
Универсальность и вариативность характеристик позволяют использовать данные изделия практически во всех отраслях промышленности.
Основные направления использования:
- Энергетика и ЖКХ: Герметизация запорной арматуры тепловых сетей, уплотнение насосов перекачки горячей воды и пара.
- Нефтегазовая отрасль: Оснащение буровых установок, нефтеперерабатывающего оборудования, работающего с углеводородами под высоким давлением.
- Химическая промышленность: Узлы, контактирующие с кислотами, щелочами, аммиаком (при использовании марок АФТ, АГИ).
- Судостроение: Дейдвудные устройства, насосные системы откачки морской воды.
- Пищевая промышленность: Оборудование, где требуются химически нейтральные уплотнители (фторопластовые аналоги).
При монтаже уплотнения в сальниковую камеру категорически запрещается укладывать шнур цельным куском по спирали. Набивка должна нарезаться на отдельные кольца под углом 45° (для нахлесточного соединения). Стыки колец при укладке необходимо смещать относительно друг друга на 90°, что исключает образование сквозного канала для протечки рабочей среды.
Компания «Резиномир» в Новосибирске предлагает к реализации широкий ассортимент асбестотехнических изделий. Мы работаем с юридическими и физическими лицами, обеспечивая снабжение производственных предприятий и ремонтных служб. Возможна отгрузка продукции оптом (бухтами) и формирование партий под заказ в соответствии с требуемыми объемами. Чтобы рассчитать стоимость комплектации и получить актуальный прайс-лист, следует обратиться в отдел продаж. Оплата принимается по безналичному расчету. На всю номенклатуру предоставляется гарантия соответствия ГОСТ 5152-84 при условии соблюдения правил хранения и монтажа. Консультация технолога по подбору аналогов доступна по запросу.
FAQ: Часто задаваемые вопросы
Как определить необходимый размер сечения шнура?
Размер сечения определяется как разность между внутренним диаметром сальниковой камеры и диаметром шпинделя (или штока), деленная на два. Использование шнура несоответствующего размера приведет либо к невозможности монтажа, либо к отсутствию герметичности. Допускается незначительная подпрессовка шнура при установке.
В чем преимущество графитированных набивок (АГИ)?
Графитовая пропитка значительно снижает коэффициент трения, что уменьшает износ вала и нагрев узла. Кроме того, наличие ингибиторов коррозии предотвращает электрохимическое разрушение штоков арматуры при длительном простое, так как графит сам по себе может вызывать коррозию металла в водной среде без ингибиторов.
Можно ли использовать набивки АП-31 для питьевой воды?
Согласно санитарным нормам, асбестосодержащие изделия не рекомендуются для контакта с питьевой водой и пищевыми продуктами из-за возможной миграции микрочастиц асбеста. Для таких целей следует выбирать безасбестовые варианты на основе фторопласта или хлопчатобумажные марки с соответствующим допуском.
Как долго хранятся сальниковые набивки?
Гарантийный срок хранения согласно ГОСТ 5152-84 составляет 5 лет со дня изготовления. Хранение должно осуществляться в закрытых складских помещениях, защищенных от прямых солнечных лучей, на расстоянии не менее 1 метра от отопительных приборов, при температуре от 0 до +25 °С. Пропитанные марки могут терять эластичность при высыхании пропитки.
Что означает буква «Р» в маркировке АПР?
Буква «Р» указывает на наличие армирования латунной проволокой. Металлическая нить вплетается в структуру шнура, повышая его стойкость к разрыву и позволяя выдерживать более высокое давление (до 32 МПа) по сравнению с неармированными аналогами (АП-31, до 4,5 МПа).
