Ручные тали — незаменимые помощники в складских помещениях, мастерских и на строительных площадках, позволяющие поднимать и перемещать тяжелые грузы с минимальными усилиями. Основой безопасной и эффективной работы любого подъемного механизма является его тормозная система. В случае с ручными талями, эту критически важную функцию выполняет тормозной механизм. Понимание его устройства и регулярная проверка — залог предотвращения аварийных ситуаций и продления срока службы оборудования.

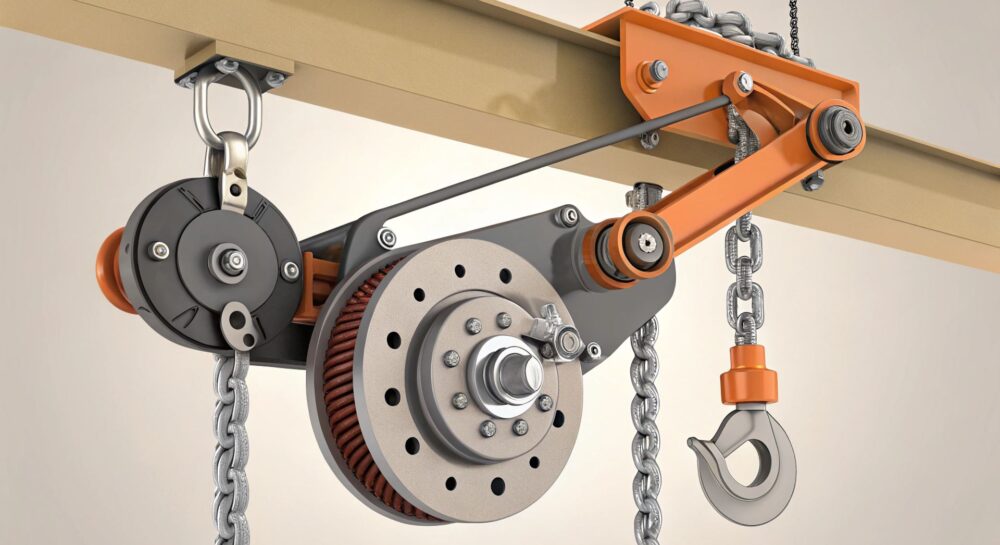

Устройство тормозного механизма ручной тали
Тормозной механизм ручной тали, как правило, представляет собой ленточный или колодочный тормоз, обеспечивающий надежное удержание груза в любом положении. Несмотря на вариации в конструкции разных моделей, основные элементы остаются схожими.
Основные компоненты
- Тормозной барабан (или диск): На него наматывается тормозная лента или к нему прижимаются колодки.
- Тормозная лента (или колодки): Изготавливаются из фрикционного материала, который при сжатии создает силу трения.
- Пружинный механизм: Создает постоянное усилие, прижимающее ленту/колодки к барабану/диску, обеспечивая торможение.
- Механизм отпускания тормоза: Связан с рукояткой управления или цепью, приводящей в действие механизм подъема. При вращении рукоятки в определенном направлении пружинный механизм сжимается, отводя тормозную ленту/колодки и позволяя цепи свободно вращаться.
- Механизм храповика (часто интегрирован): Не позволяет цепи самопроизвольно разматываться под действием веса груза, обеспечивая ступенчатое движение и фиксируя положение.
Принцип работы
В исходном состоянии, когда груз не поднимается и не опускается, пружинный механизм создает максимальное усилие, прижимая тормозную ленту (или колодки) к вращающемуся барабану (или диску). Это трение препятствует вращению барабана, удерживая груз.
Продукция в наличии и под заказ
У нас вы найдете |
Отправьте вашу заявку
Не нашли нужный товар или нужна консультация? Оставьте заявку, и наш менеджер свяжется с вами для уточнения деталей заказа.
А еще у нас на складе
При вращении рукоятки для подъема груза, кинематическая связь приводит в действие механизм отпускания тормоза. Этот механизм преодолевает усилие пружины, сжимая ее и отводя тормозную ленту/колодки от барабана. Барабан освобождается, и цепь начинает вращаться, позволяя поднимать груз.
При прекращении вращения рукоятки механизм отпускания перестает действовать, и пружина мгновенно возвращает тормозную ленту/колодки в исходное положение, надежно фиксируя груз. При опускании груза механизм обычно работает в режиме контроля скорости, позволяя избежать резкого падения.
Проверка тормозного механизма ручной тали
Регулярная и тщательная проверка тормозного механизма — это обязательное условие безопасной эксплуатации ручной тали. Это позволяет своевременно выявить потенциальные неисправности и предотвратить их развитие.
Этапы проверки
- Визуальный осмотр:
- Осмотрите тормозную ленту (или колодки) на предмет износа, трещин, расслоений или загрязнений. Фрикционный материал не должен быть стерт до металла.
- Проверьте состояние тормозного барабана (или диска) на наличие зазубрин, деформаций или следов коррозии.
- Убедитесь в целостности пружин и механизма их крепления.
- Осмотрите все подвижные элементы на предмет заеданий, люфтов или повреждений.
- Проверка работоспособности:
- Без груза:
* Попробуйте поднять и опустить груз на небольшую высоту (до 10-20 см), затем остановите подъем. Груз не должен самопроизвольно опускаться.
* Попробуйте опустить груз. Движение должно быть плавным, без рывков.
* Проверьте фиксацию груза на разных высотах. - С грузом (рекомендуется использовать тестовый груз, соответствующий номинальной грузоподъемности тали):
* Повторите все действия, описанные для проверки без груза. Особое внимание уделите надежности фиксации груза и плавности его опускания.
* Важно: При опускании груза должна чувствоваться амортизация и контроль скорости, а не резкое падение.
- Проверка усилия срабатывания:
- Убедитесь, что тормоз надежно удерживает груз при полной номинальной нагрузке.
- Проверьте, легко ли срабатывает механизм отпускания тормоза при подъеме и легко ли происходит контролируемое опускание.
- Смазка и очистка:
- Удалите пыль, грязь и масляные отложения с тормозных поверхностей.
- Согласно инструкции производителя, при необходимости проведите смазку подвижных частей механизма, избегая попадания смазки на фрикционные поверхности тормоза.
Периодичность проверок
- Ежедневный осмотр: Перед началом каждой смены оператор должен провести быстрый визуальный осмотр на предмет явных повреждений.
- Еженедельная проверка: Более тщательный осмотр и проверка работоспособности.
- Ежегодное техническое обслуживание: Полная проверка, включая диагностику состояния фрикционных накладок, пружин и других критически важных элементов. Может потребоваться частичная или полная разборка тормозного механизма.
Ремонт и обслуживание
При выявлении каких-либо неисправностей тормозного механизма, эксплуатация тали должна быть немедленно прекращена. Ремонт должен производиться квалифицированным специалистом с использованием оригинальных запасных частей. Несвоевременный ремонт или использование некачественных комплектующих может привести к самым серьезным последствиям.
Забота о тормозном механизме ручной тали — это инвестиция в безопасность и долговечность вашего оборудования. Регулярные проверки и своевременное обслуживание помогут избежать неприятных инцидентов и обеспечить бесперебойную работу на протяжении многих лет.
