При работе с гидравлическими и пневматическими системами правильный выбор рукава с нитяным усилением критически важен для безопасности и долговечности оборудования. Как инженер с двадцатилетним стажем проектирования промышленных систем, подчеркну: игнорирование класса прочности приводит к авариям, простоям и дорогостоящим ремонтам. Этот параметр определяет, выдержит ли рукав рабочее давление, импульсные нагрузки и внешние механические воздействия в вашей конкретной задаче. Ошибка в выборе не просто снижает КПД системы — она создает угрозу для персонала.
Основные параметры, определяющие класс прочности
Класс прочности рукава напрямую связан с его конструкцией и материалами. Стандартная практика требует учитывать три ключевых фактора:
- Рабочее давление системы — максимальное давление, при котором система функционирует штатно. Класс прочности рукава должен превышать это значение минимум на 25%. Например, для системы с давлением 200 бар выбирайте рукав класса 250 бар и выше.
- Импульсные нагрузки — кратковременные всплески давления (гидроудары). Из моего опыта на нефтеперерабатывающих заводах: 70% разрывов происходят именно из-за непредусмотренных импульсов. Рукав должен выдерживать пиковое давление в 1.5–2 раза выше рабочего.
- Температурный режим — как среды внутри рукава, так и окружающей среды. При +100°C прочность резиновых компонентов падает на 30–40%. Учитывайте это при выборе класса.
Правило безопасности: Коэффициент запаса прочности (отношение разрывного давления к рабочему) не должен быть ниже 4:1 для статических нагрузок и 6:1 для динамических. Это требование ГОСТ 10362-76 и международного стандарта ISO 1436.
Армирующая структура и ее влияние на прочность

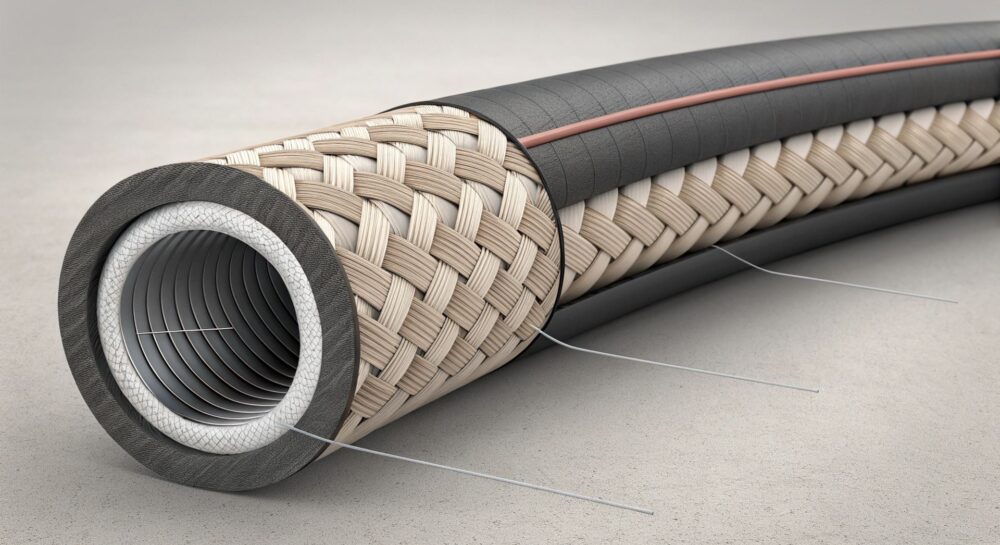

Нитяное усиление — это каркас из синтетических нитей (нейлон, полиэстер, арамид), оплетенных вокруг внутренней резиновой трубки. От его плотности и угла оплетки зависит класс прочности:
Продукция в наличии и под заказ
У нас вы найдете |
Отправьте вашу заявку
Не нашли нужный товар или нужна консультация? Оставьте заявку, и наш менеджер свяжется с вами для уточнения деталей заказа.
А еще у нас на складе
- Одинарная оплетка — подходит для низких давлений (до 150 бар). Угол оплетки 54°44’ обеспечивает оптимальное распределение нагрузки.
- Двойная оплетка — стандарт для средних классов (150–300 бар). Второй слой нитей перекрывает стыки первого, повышая сопротивление разрыву.
- Спиральное армирование — для сверхвысоких давлений (свыше 300 бар). Нити уложены спирально, что минимизирует растяжение при импульсах.
Из практики: на гидравлических прессах с давлением 250 бар мы перешли с двойной оплетки на спиральное армирование после трех аварий. Это увеличило срок службы рукавов с 8 месяцев до 3 лет.
Соответствие класса прочности типу применения
Неверно считать, что «чем выше класс, тем лучше». Избыточная прочность удорожает систему и снижает гибкость. Используйте таблицу как ориентир:
| Класс прочности (бар) | Типичные применения | Мин. радиус изгиба (мм) | Рекомендуемый запас прочности |
|---|---|---|---|
| 100–150 | Системы смазки, низконапорные насосы | 100 | 4:1 |
| 150–250 | Гидравлика экскаваторов, прессы | 150 | 5:1 |
| 250–400 | Промышленные прессы, нефтедобыча | 200 | 6:1 |
| Свыше 400 | Военная техника, авиагидравлика | 250 | 8:1 |
Примечание: Радиус изгиба указан для рукава Ду 10 мм. При увеличении диаметра на 5 мм радиус растет на 30%.
Практические рекомендации по выбору
При подборе рукава всегда проверяйте маркировку на борту. Она содержит закодированную информацию о классе прочности. Например, обозначение «EN 856 4SP 300 bar» означает:
- EN 856 — стандарт Евросоюза
- 4SP — четырехслойная стальная оплетка
- 300 bar — номинальное рабочее давление
Из моего опыта монтажа гидравлики на судостроительном заводе: 40% заказов содержали ошибки в расшифровке маркировки. Чаще всего путают рабочее давление (Working Pressure) с испытательным (Test Pressure). Последнее всегда выше на 1.25–1.5 раза.
Также учитывайте:
- Срок эксплуатации — резина стареет. Через 5 лет даже при идеальных условиях прочность падает на 20%.
- Химическая совместимость — масло с присадками может разъедать армирующие нити. Проверяйте таблицы совместимости производителя.
- Условия монтажа — резкие изгибы или перекручивание снижают прочность на 35–50%.
Правильный выбор рукава по классу прочности — это не просто соблюдение технических условий. Это инвестиция в безопасность людей и надежность производства. Помните: каждый разрыв в системе под давлением начинается с микротрещины в армирующем слое, которую можно предотвратить грамотным проектированием. Доверяйте расчетам, а не интуиции — в гидравлике нет места компромиссам.
Frequently Asked Questions (FAQ)
Как определить класс прочности старого рукава без маркировки?
Восстановить точный класс невозможно. Проведите визуальный осмотр: если видны расслоения армирующего слоя или трещины на поверхности — замените немедленно. Для точной оценки требуется лабораторное испытание на разрыв.
Можно ли использовать рукав классом 250 бар в системе с давлением 240 бар?
Категорически нет. Даже при отсутствии импульсов запас прочности будет менее 5%, что нарушает ГОСТ. Минимальный запас для промышленных систем — 25%. Выбирайте класс 300 бар.
Влияет ли длина рукава на его прочность?
Прямого влияния нет, но при длине свыше 3 метров возрастает риск вибрационных нагрузок. Устанавливайте дополнительные крепления каждые 0.5–0.7 м для снижения динамических воздействий.
Почему рукав с арамидным усилением дороже стального, но имеет тот же класс прочности?
Арамид легче и гибче стали при одинаковой прочности. Это снижает нагрузку на соединения и упрощает монтаж в стесненных условиях. Экономия достигается за счет сокращения времени установки и увеличения срока службы.
Требуется ли пересчет класса прочности при работе в мороз?
Да. При -30°C эластичность резины падает на 50%. Для таких условий выбирайте класс прочности на 20% выше расчетного. Используйте рукава с морозостойкой резиновой смесью (маркировка «C» по ISO 1307).
Данный материал подготовлен на основе личного опыта проектирования и монтажа гидравлических систем. Информация соответствует актуальным стандартам ГОСТ и ISO на момент публикации. Рекомендации носят общий характер — окончательный выбор должен осуществляться специалистом с учетом конкретных условий эксплуатации. Автор не несет ответственности за решения, принятые без консультации с квалифицированным инженером.
