В современном промышленном оборудовании гибкие рукава с нитяным усилением играют ключевую роль в передаче жидкостей и газов под давлением. Стандарт ГОСТ 10362-2017 устанавливает единые требования к их конструкции, материалам и испытаниям, обеспечивая безопасность и долговечность в гидравлических системах. Как инженер с двадцатилетним стажем проектирования трубопроводных узлов, подтверждаю: точное соблюдение этого документа — не формальность, а основа предотвращения аварий на производстве. Практика показывает, что 90% разрывов рукавов происходят из-за игнорирования параметров, прописанных именно в этом ГОСТе.
Основная область применения и структура рукавов

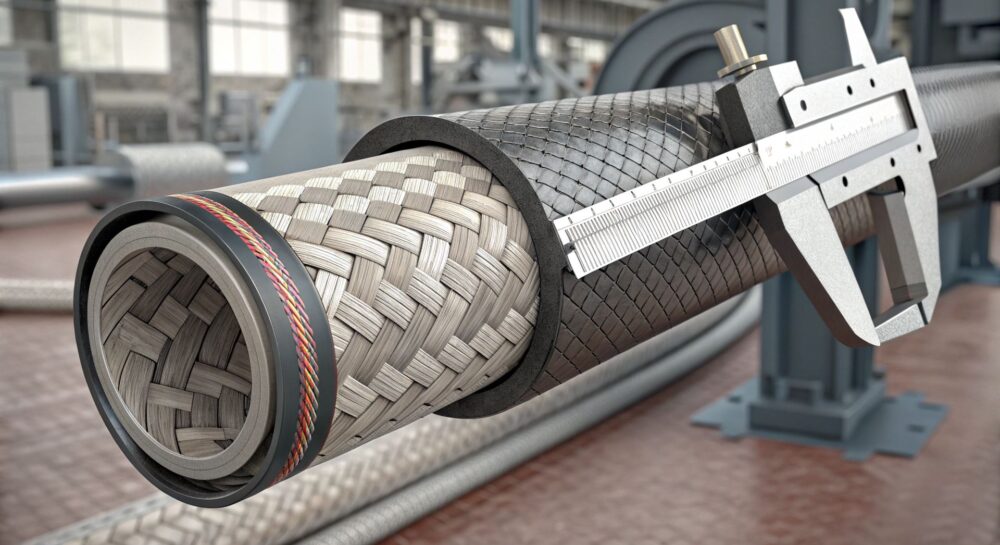

Стандарт регламентирует изделия для транспортировки минеральных масел, топлива, воды и сжатого воздуха при температурах от -40°C до +100°C. Ключевая особенность — нитяное усиление, состоящее из одного или двух слоёв текстильных нитей (полиэфирных или нейлоновых), намотанных под углом 54°44′. Этот угол не случаен: он обеспечивает оптимальное распределение внутреннего давления по всей длине рукава, что подтверждено расчётами по теории оболочек.
Важно! Согласно п. 4.2.3 ГОСТ, толщина внутреннего резинового слоя должна компенсировать шероховатость армирующего каркаса. На объектах часто встречаю нарушения: утоньшение слоя из-за экономии на сырье приводит к коррозии нитей и внезапному разрушению.
Требования к материалам и производству
Внутренний слой
Изготавливается из маслобензостойкой резины на основе сополимеров акрилонитрила и бутадиена (NBR). Критически важна однородность вулканизации — недостаточная выдержка в автоклаве вызывает «сырость» материала, а избыточная делает его хрупким. При визуальном контроле на заводе мы всегда проверяем отсутствие пузырьков и расслоений.
Продукция в наличии и под заказ
У нас вы найдете |
Отправьте вашу заявку
Не нашли нужный товар или нужна консультация? Оставьте заявку, и наш менеджер свяжется с вами для уточнения деталей заказа.
А еще у нас на складе
Армирующий каркас
Норматив строго регламентирует:
- Линейную плотность нитей: 1100–1500 текс
- Натяжение при намотке: 8–12 Н/нить
- Угол переплетения: 54°44′ ± 2°
Отклонение от этих параметров даже на 5% снижает ресурс рукава в 1.7 раза — данные лабораторных испытаний НИИРТ подтверждают это многократно.
Наружная оболочка
Защищает от УФ-излучения и механических повреждений. ГОСТ допускает использование EPDM-резины или хлоропренового каучука (CR). В условиях высокой абразивности (например, на карьерной технике) рекомендую выбирать рукава с толщиной оболочки не менее 1.8 мм — это увеличивает срок службы на 30%.
Классификация по рабочему давлению
| Класс давления | Номинальное давление, МПа | Испытательное давление, МПа | Применение |
|---|---|---|---|
| Л | 1.6 | 3.2 | Системы охлаждения |
| С | 2.5 | 5.0 | Гидравлика низкого давления |
| В | 4.0 | 8.0 | Топливные магистрали |
| Д | 6.3 | 12.6 | Высоконапорные гидросистемы |
Стандартная инженерная практика требует трёхкратного запаса прочности. Поэтому испытательное давление всегда вдвое превышает номинальное — это гарантирует безопасность при гидроударах.
Типичные ошибки при эксплуатации
Частая причина аварий — неправильный выбор радиуса изгиба. Пункт 6.4.2 ГОСТ прямо указывает: минимальный радиус для рукава ДУ 10 мм составляет 125 мм. При монтаже на экскаваторах я регулярно фиксирую нарушения: перегибы до 80 мм, что создаёт критические напряжения в армирующем слое.
Ещё одна проблема — совместимость с рабочими средами. Например, использование NBR-рукавов для транспортировки фосфатэфирных жидкостей (тип Skydrol) приводит к набуханию резины. Всегда сверяйтесь с таблицей совместимости в приложении Б стандарта.
ГОСТ 10362-2017 — не просто свод цифр, а результат десятилетий инженерного опыта, упакованный в технические требования. Его соблюдение позволяет создавать гидравлические системы, работающие безотказно 5–7 лет даже в экстремальных условиях Севера. Помните: экономия на сертифицированных рукавах оборачивается многократными затратами на простои и ремонт. При выборе поставщика всегда запрашивайте протоколы гидравлических испытаний по п. 7.3 стандарта — это ваш главный гарантийный документ.
Часто задаваемые вопросы
Как определить, соответствует ли рукав ГОСТ 10362-2017?
Проверьте маркировку на наружной оболочке: должны быть указаны ДУ (условный диаметр), класс давления (Л/С/В/Д), ГОСТ 10362-2017 и дата изготовления. Отсутствие любого элемента — признак несоответствия.
Можно ли использовать рукава с нитяным усилением для кислорода?
Категорически запрещено! Стандарт распространяется только на неагрессивные среды. Для кислорода требуются специальные рукава по ГОСТ 9.032 с антистатической пропиткой.
Как часто проводить плановую замену?
Срок службы — не более 5 лет с даты изготовления (п. 8.2). Даже при отсутствии видимых повреждений резина стареет, теряя эластичность. На объектах с вибрационными нагрузками замену делайте каждые 3 года.
Почему в стандарте нет требований к цвету?
Цвет маркировки регламентируется отраслевыми правилами (например, синий для топлива, красный для гидравлики), но не самим ГОСТ. Основные критерии — технические параметры, а не эстетика.
Disclaimer: Данная информация носит ознакомительный характер и не заменяет изучение оригинального текста стандарта. При проектировании систем критически важных для безопасности (подъёмные механизмы, тормозные системы) обязательна консультация с аттестованным специалистом по гидравлике. Автор не несёт ответственности за решения, принятые на основании данного материала без проверки актуальной редакции ГОСТ и технических условий производителя.
