РТИ для смазочных систем: как выбрать резину, которая не течёт и не «дубеет»

Смазочные системы — от централизованных станций СЦС на прокатных станах до контуров смазки редукторов и компрессоров — работают в узком коридоре: температура 60–120 °C, давление от 0,3 до 40 МПа (в двухмагистральных системах пластичной смазки — до 400 бар), постоянный контакт с минеральными и синтетическими маслами, а также с присадками. Именно присадки (противозадирные на основе серы и фосфора, детергенты, ЦДДФ) чаще всего убивают уплотнение, а не само базовое масло. Ниже — инженерный разбор, какие резинотехнические изделия здесь применимы и по каким критериям их отбирать.

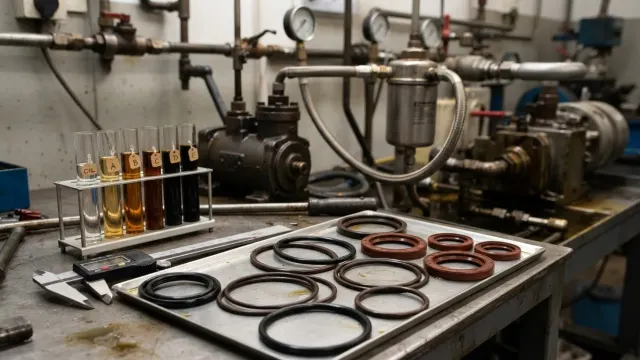

Что именно относят к РТИ смазочных систем

• Манжеты армированные для валов насосов и редукторов — ГОСТ 8752-79 (типы 1, 2, 3), а также аналоги DIN 3760 (A, AS, B).
• Кольца круглого сечения (O-ring) — ГОСТ 9833-73 / ГОСТ 18829-73, канавки по ГОСТ 9833 и ISO 3601.
• Шевронные многорядные уплотнения для плунжеров смазконагнетателей — ГОСТ 22704-77.
• Уплотнения поршней и штоков лубрикаторов, грязесъёмники.
• Рукава высокого давления (ГОСТ 6286-73, DIN EN 853 1SN/2SN) и маслобензостойкие рукава ГОСТ 10362-2017.
• Прокладки и уплотнительные пластины — из МБС-резины по ГОСТ 7338-90 или паронита ПМБ по ГОСТ 481-80.
• Диафрагмы, мембраны регуляторов давления, сильфоны, виброизоляторы насосных агрегатов.

Эластомеры: кого пускать в масло, а кого нет

Базовое правило: чем полярнее масло, тем менее полярной должна быть резина, и наоборот. Минеральное масло — неполярная среда, поэтому полярные каучуки (NBR, HNBR, ACM, FKM) в нём стабильны, а неполярные (NR, SBR, EPDM) катастрофически набухают.

NBR (бутадиен-нитрильный, СКН)

Рабочая лошадка. Определяющий параметр — содержание акрилонитрила (ACN). Для смазочных систем оптимум 28–36 % (марки СКН-26, СКН-40, смеси ИРП-1068, ИРП-1078, 7-В-14, 7-ИРП-1068). При ACN 18–22 % резина мягкая на морозе (до −45 °C), но набухает в масле сильнее; при 40–45 % — маслостойкость отличная, но хрупкость уже при −18 °C. Верхний предел по температуре — 100 °C длительно, 120 °C кратковременно.

HNBR (гидрированный нитрил)

Тот же нитрил, но с насыщенной основной цепью: до 150 °C, стойкость к серосодержащим EP-присадкам и к окислению. Применяю там, где NBR даёт трещины по кромке манжеты через 6–8 месяцев — например, на насосах систем смазки с маслом ИТД-220 и температурой в картере под 110 °C.

FKM (фторкаучук, СКФ-26, Viton)

−20…+200 °C (низкотемпературные сорта GLT — до −40 °C). Незаменим для синтетических эфирных масел, турбинных масел с высокой температурой и вблизи горячих узлов. Дорог в 5–8 раз, но ресурс манжеты вырастает вчетверо. Ограничение: не любит амины и некоторые противоизносные присадки в концентрате.

ACM/AEM (полиакрилатные, этиленакриловые)

Классика автомобильных сальников АКПП и коленвалов: 150 °C в масле с ЦДДФ, дешевле FKM. Слабое место — вода и пар: гидролиз, поэтому во влажных прокатных цехах не применять.

Silicone (VMQ) и PTFE-композиты

VMQ хорош по температуре (−60…+200 °C), но имеет низкую прочность на разрыв и истирание — для вращающихся валов с окружной скоростью выше 4 м/с не годится. PTFE-манжеты (с наполнителем бронза/графит) держат до 15 м/с и сухой пуск, но требуют точной геометрии вала и не компенсируют биение.

Практическое правило из цеха: если на складе лежат «одинаковые» чёрные кольца без маркировки — считайте, что у вас нет уплотнений. Обязательно требуйте от поставщика паспорт с указанием марки резины, твёрдости по Шору А (ГОСТ 263-75), остаточной деформации сжатия (ГОСТ 9.029-74) и результатов испытаний в рабочей среде по ГОСТ 9.030-74. Партия без протокола — это лотерея, оплаченная простоем линии.

Расчётные параметры, которые нельзя игнорировать

Твёрдость и экструзионный зазор

Для O-ring при давлении до 10 МПа достаточно твёрдости 70 IRHD, при 10–25 МПа — 80–90 IRHD или установка защитных колец (PTFE/полиамид). Допустимый диастолический зазор для резины 70 Шор А при 10 МПа — не более 0,1 мм; превышение даёт классический «прикус» — выдавленный лепесток на кольце. Это первое, что я ищу при разборе отказа.

Обжатие

Радиальное обжатие кольца в статике — 15–25 %, в динамике — 8–15 %. Меньше 8 % — течь при пульсации давления; больше 25 % — рост трения и ускоренная релаксация.

Остаточная деформация сжатия (Compression Set)

Ключевой предиктор ресурса. Для качественного NBR при 100 °C / 22 ч — не более 25 %. Если поставщик даёт 40 % — уплотнение «сядет» за сезон. У FKM этот показатель при 200 °C держится в пределах 20–30 %.

Шероховатость сопрягаемых поверхностей

Для манжет по ГОСТ 8752: вал Ra 0,2–0,8 мкм, твёрдость поверхности не ниже 45 HRC, фаска 15–30°. Шлифование только «врезное» без спиральных следов — винтовая риска от точения работает как насос и гонит масло наружу вне зависимости от марки резины.

Особенности систем пластичной смазки

Здесь свои нюансы: смазки NLGI 00–2 на литиевом, кальциево-сульфонатном или полимочевинном загустителе. Литиевый комплекс нейтрален к NBR, но полимочевинные и некоторые кальциево-сульфонатные смазки содержат ароматические компоненты, вызывающие усадку нитрила. Второй фактор — давление: двухлинейные питатели работают на 200–400 бар, поэтому здесь только шевронные пакеты или O-ring 90 Шор А с двумя опорными кольцами. Третий — прокачиваемость: при −30 °C смазка становится «камнем», и уплотнение испытывает ударные пики — резина должна сохранять эластичность, TR-10 по ГОСТ 408-78 не выше −25 °C.

Типовые отказы и их причины

1. Затвердение и растрескивание кромки манжеты — перегрев (термоокисление). Проверить уровень масла, теплоотвод, соосность. Решение: переход на HNBR/FKM.
2. Разбухание, увеличение объёма >20 %, потеря твёрдости на 15+ единиц — неверный эластомер (EPDM/SBR в масле) или смена сорта масла на эфирное.
3. Спиральное скручивание кольца в штоковой группе — трение выше расчётного, отсутствие смазочной плёнки, слишком большое обжатие. Заменить на кольцо с большим сечением или на манжету U-типа.
4. Абразивный износ кромки — загрязнение. Установить грязесъёмник и фильтр 10–25 мкм; в системах СЦС металлургии это даёт кратный рост ресурса.
5. Взрывная декомпрессия в системах с растворённым газом — переход на резину с низкой газопроницаемостью и высокой прочностью (FKM ED-серий).

Практический алгоритм подбора

1. Определите среду: марка масла/смазки, базовое масло (минеральное, ПАО, эфир, ПАГ), пакет присадок.
2. Зафиксируйте температуру не «в паспорте», а под кромкой уплотнения: она на 20–40 °C выше температуры масла в баке.
3. Уточните давление, включая пиковые импульсы при срабатывании реверсивного клапана.
4. Оцените скорость скольжения и биение вала.
5. Подберите эластомер по таблице, затем — твёрдость и конструкцию по давлению.
6. Проведите приёмочные испытания партии: изменение массы и твёрдости в рабочей среде 70 ч при рабочей температуре (ГОСТ 9.030-74). Допуск: Δмассы ±10 %, ΔТвёрдость −10/+5 ед. Шора.

И последнее: храните РТИ по ГОСТ 9.014-78 — в темноте, при 0…+25 °C, вдали от озона (сварочные посты, электродвигатели), в закрытых пакетах, не подвешивая кольца на проволоку. Гарантийный срок хранения NBR — 5 лет, FKM — 10 лет; растянутое или перегнутое хранение уменьшает эти цифры вдвое.
