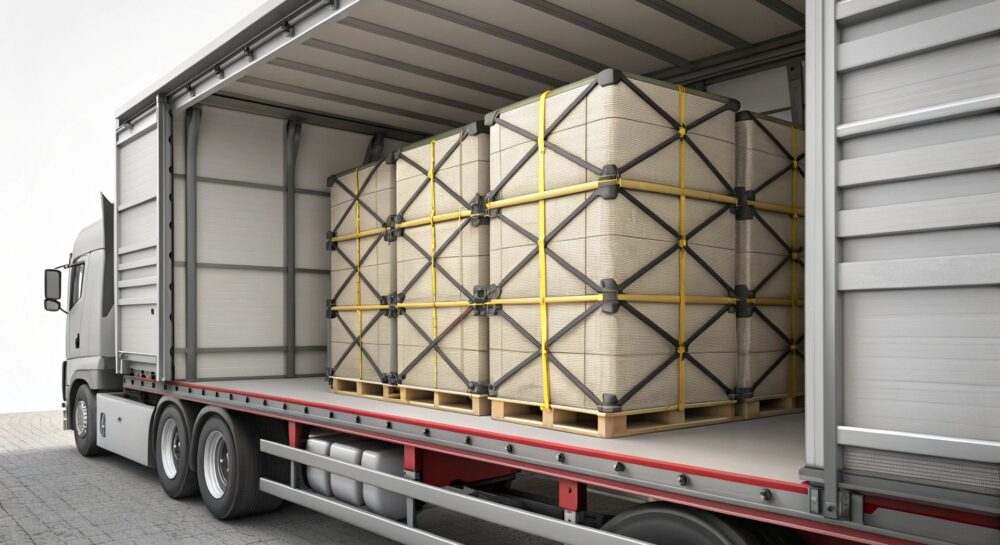

Крепление груза методом «прижим сверху» (top-over lashing) — способ фиксации груза при транспортировке, при котором натяжные ремни или цепи проходят поверх груза и создают вертикальное прижимное усилие к платформе транспортного средства. Метод обеспечивает удержание груза за счёт силы трения между грузом и поверхностью платформы.
Применяется для грузов, не имеющих собственных точек крепления: паллеты, оборудование на станинах, контейнеры, рулонные материалы, биг-бэги. Регламентируется требованиями EN 12195-1:2010, ГОСТ 26653-2015 «Подготовка генеральных грузов к транспортированию» и Правилами перевозки грузов автомобильным транспортом.
Эффективность метода зависит от коэффициента трения между грузом и платформой, угла наклона ремней, усилия натяжения и количества точек крепления. При правильном расчёте обеспечивает надёжную фиксацию грузов массой до 25 тонн на одном транспортном средстве.
Продукция в наличии и под заказ
У нас вы найдете |
Отправьте вашу заявку
Не нашли нужный товар или нужна консультация? Оставьте заявку, и наш менеджер свяжется с вами для уточнения деталей заказа.
А еще у нас на складе
Принцип действия метода прижима сверху
Физика прижимного крепления
Натяжной ремень, проходящий поверх груза и закреплённый по бокам платформы, создаёт прижимную силу Fп, направленную вертикально вниз. Эта сила увеличивает нормальную реакцию между грузом и платформой, что пропорционально повышает силу трения, удерживающую груз от смещения.
Формула расчёта удерживающей силы: Fуд = μ × (G + Fп), где μ — коэффициент трения, G — вес груза, Fп — суммарная прижимная сила от всех ремней.
При угле наклона ремня к вертикали α вертикальная составляющая прижимной силы определяется как: Fп = 2 × STF × cos(α), где STF — усилие натяжения ремня. При угле 45° вертикальная составляющая снижается до 70% от усилия натяжения.
Коэффициенты трения для расчётов
| Пара материалов | Сухая поверхность | Влажная поверхность | С противоскользящим матом |
|---|---|---|---|
| Дерево — сталь | 0,30 | 0,20 | 0,60 |
| Дерево — дерево | 0,40 | 0,30 | 0,60 |
| Металл — металл | 0,20 | 0,10 | 0,60 |
| Картон — дерево | 0,35 | 0,25 | 0,60 |
| Пластик — сталь | 0,20 | 0,15 | 0,60 |
| Резина — сталь | 0,50 | 0,40 | — |
Противоскользящие маты увеличивают коэффициент трения до 0,6 независимо от материала, что позволяет сократить количество ремней или снизить усилие натяжения при сохранении надёжности крепления.
Средства крепления для метода прижима сверху
Натяжные ремни (стяжные ремни)
Основной элемент крепления. Ассортимент стяжных ремней и цепей для крепления грузов представлен в каталоге грузоподъёмного оборудования. Изготавливаются из полиэстера (PES) — наиболее распространённый материал с удлинением 3–7% под нагрузкой. Полиамидные (PA) ремни растягиваются до 20%, что делает их менее подходящими для жёсткой фиксации.
Ключевые параметры ремня: ширина ленты (25, 35, 50, 75 мм), допустимая рабочая нагрузка LC (Lashing Capacity) — от 400 до 5000 даН, стандартная сила натяжения STF — от 200 до 500 даН. Маркировка по EN 12195-2 обязательна.
Типы трещоточных механизмов: короткорычажная трещотка (STF 300–400 даН, для грузов до 2 тонн), длиннорычажная трещотка (STF 400–500 даН, для тяжёлых грузов), механизм с бесступенчатой регулировкой для точной настройки натяжения.
Цепные стяжки
Применяются для грузов массой более 10 тонн или при работе с острыми кромками, где текстильные ремни быстро изнашиваются. Цепи класса 8 (Grade 80) с допустимой нагрузкой от 4 до 20 тонн. Оснащаются храповыми натяжителями или талрепами.
Преимущества цепей: устойчивость к истиранию, порезам, высоким температурам (до +200°C), УФ-излучению. Недостатки: большая масса, возможность повреждения груза при прямом контакте, необходимость применения защитных накладок.
Вспомогательные элементы
Угловые протекторы защищают ремни от перетирания на острых кромках груза и распределяют давление по большей площади. Изготавливаются из пластика (для грузов до 5 т) или металла с полимерным покрытием (для тяжёлых грузов).
Противоскользящие маты из резины или полиуретана толщиной 5–10 мм укладываются между грузом и платформой. Увеличивают коэффициент трения до 0,6, позволяя сократить количество ремней на 30–50%.
Распорные балки используются для фиксации груза от продольного смещения в комбинации с прижимом сверху. Устанавливаются в направляющие борта полуприцепа.
Расчёт количества ремней для крепления груза
Формула расчёта
Количество ремней n для удержания груза от смещения в продольном направлении рассчитывается по формуле согласно EN 12195-1:
n = (cx × G − μ × G) / (μ × 2 × STF × cos(α))
Где: cx — коэффициент ускорения в продольном направлении (0,8 при торможении), G — вес груза (даН), μ — коэффициент трения, STF — стандартное усилие натяжения ремня (даН), α — угол наклона ремня к вертикали.
Пример расчёта
Груз: паллета массой 1200 кг (G = 12000 даН), стоящая на деревянном полу полуприцепа без противоскользящего мата (μ = 0,3). Ремни: STF = 400 даН, угол α = 30°.
n = (0,8 × 12000 − 0,3 × 12000) / (0,3 × 2 × 400 × cos30°) = (9600 − 3600) / (0,3 × 800 × 0,866) = 6000 / 207,8 = 28,9
Требуется 29 ремней — нереалистичное значение. При использовании противоскользящего мата (μ = 0,6):
n = (0,8 × 12000 − 0,6 × 12000) / (0,6 × 2 × 400 × 0,866) = 2400 / 415,7 = 5,8 → 6 ремней.
Пример демонстрирует критическую роль коэффициента трения в расчётах. Без противоскользящих матов метод прижима сверху часто неприменим или требует комбинации с другими способами крепления.
Техника выполнения крепления методом прижима сверху
Подготовительный этап
Очистите платформу от грязи, льда, масляных пятен — загрязнения снижают коэффициент трения на 30–50%. Уложите противоскользящие маты на всю площадь контакта груза с платформой. Проверьте исправность точек крепления на кузове (допустимая нагрузка указана на табличке, обычно 2000–2500 даН на точку).
Разместите груз в соответствии с планом загрузки: тяжёлые единицы — ближе к передней стенке и кабине, центр тяжести — по оси транспортного средства. Недопустимо размещение с превышением допустимой нагрузки на ось.
Установка ремней
Перекиньте ремень через груз так, чтобы он располагался перпендикулярно продольной оси транспортного средства или под углом не более 30° к перпендикуляру. Ремни, расположенные вдоль оси движения, неэффективны против поперечных сил.
Зацепите крюки ремня за точки крепления на бортах. Используйте угловые протекторы в местах контакта ремня с кромками груза. Протектор должен выступать за кромку на 5–10 см с каждой стороны.
Натяжение и контроль
Натяните ремень трещоткой до достижения стандартного усилия (STF). Признак достаточного натяжения: ремень издаёт характерный звук при ударе ладонью, прогиб при нажатии рукой — не более 50 мм. Недотянутый ремень провисает, перетянутый — звенит как струна и создаёт риск повреждения груза или разрыва ремня.
После установки всех ремней проверьте: отсутствие перекручивания ленты (снижает прочность на 50%), правильную ориентацию крюков (открытой частью наружу), отсутствие контакта ремня с острыми кромками без защиты.
Сравнение метода прижима сверху с другими способами крепления
| Критерий | Прижим сверху | Диагональная растяжка | Блокировка (распорки) |
|---|---|---|---|
| Принцип действия | Увеличение силы трения | Прямое удержание стропами | Заполнение пустот |
| Требуются точки крепления на грузе | Нет | Да | Нет |
| Эффективность при низком μ | Низкая | Высокая | Высокая |
| Подходит для хрупких грузов | Ограниченно (нужна защита) | Нет | Да |
| Скорость крепления | Высокая | Средняя | Высокая |
| Количество ремней для груза 5 т | 4–8 | 4 | — |
| Стоимость оснастки | Низкая | Средняя | Низкая |
Метод прижима сверху оптимален для грузов без монтажных проушин при условии высокого коэффициента трения. Для грузов на скользких поверхностях (металл по металлу) эффективнее диагональная растяжка или комбинация методов.
Типичные ошибки и способы их предотвращения
- Недостаточное натяжение ремней. Ремень провисает, не создаёт прижимного усилия. Причина: износ трещотки, неправильная техника натяжения. Контроль: проверка прогиба и звука при ударе.
- Отсутствие угловых протекторов. Ремень перетирается на кромках за 1–3 рейса, теряет до 50% прочности. Решение: обязательное применение протекторов на всех острых кромках.
- Неправильный угол установки ремней. Ремни расположены вдоль оси движения или под углом более 45°. Снижается вертикальная составляющая прижимной силы. Решение: соблюдение угла 0–30° к перпендикуляру.
- Игнорирование противоскользящих матов. Резко увеличивается количество требуемых ремней, крепление становится ненадёжным. Решение: применение матов на всей площади контакта.
- Перегрузка точек крепления. Зацепление нескольких ремней за одну точку с превышением допустимой нагрузки. Решение: распределение ремней по разным точкам, контроль нагрузки на точку.
Нормативные требования к креплению грузов
EN 12195-1:2010 — Расчёт сил крепления. Устанавливает коэффициенты ускорения: 0,8 вперёд, 0,5 назад, 0,5 в стороны для автомобильного транспорта.
EN 12195-2:2001 — Требования к текстильным стяжным ремням. Маркировка, испытания, допустимые нагрузки.
ГОСТ 26653-2015 — Подготовка генеральных грузов к транспортированию. Общие требования к креплению.
Правила перевозки грузов автомобильным транспортом (Постановление Правительства РФ №2200) — обязанности грузоотправителя и перевозчика по креплению.
Ремни и цепи должны иметь действующую маркировку с указанием LC (допустимая рабочая нагрузка) и STF (стандартное усилие натяжения). Использование средств крепления без маркировки или с истёкшим сроком эксплуатации запрещено.
Часто задаваемые вопросы
Сколько ремней нужно для крепления груза методом прижима сверху?
Количество ремней зависит от массы груза, коэффициента трения и усилия натяжения. Для груза 1000 кг на противоскользящем мате (μ=0,6) с ремнями STF 400 даН потребуется 2 ремня. Без мата (μ=0,3) — до 10 ремней, что делает метод нецелесообразным. Точный расчёт выполняется по формуле EN 12195-1.
Можно ли использовать метод прижима сверху для высоких грузов?
Для грузов высотой более 1,5 м метод прижима сверху малоэффективен против опрокидывания. Угол наклона ремней увеличивается, вертикальная составляющая прижимной силы снижается. Рекомендуется комбинировать с диагональной растяжкой или применять блокировку распорными балками.
Как часто нужно проверять натяжение ремней в пути?
Первая проверка — через 50 км после начала движения (усадка груза, растяжение ремней). Далее — каждые 200–300 км или при каждой остановке. Особое внимание — после резкого торможения, проезда неровностей, изменения погодных условий. При ослаблении — немедленное подтягивание.
Какой срок службы у натяжных ремней для крепления груза?
При интенсивной эксплуатации (ежедневные перевозки) — 1–2 года. При эпизодическом использовании — до 5 лет. Критерии браковки: порезы и надрывы ленты, износ более 10% ширины, повреждения строчки, деформация или коррозия крюков, неисправность трещотки. Хранение — в сухом месте, без воздействия прямых солнечных лучей.
Чем метод прижима сверху отличается от диагональной растяжки?
Прижим сверху удерживает груз за счёт увеличения силы трения — ремни создают вертикальное давление, но не прикреплены к самому грузу. Диагональная растяжка фиксирует груз напрямую — ремни или цепи крепятся к проушинам груза и точкам на платформе. Диагональная растяжка эффективнее для тяжёлых грузов и низком трении, но требует наличия точек крепления на грузе.
