Герметизирующие свойства резины: принцип работы уплотнений и выбор материала

Герметизирующие свойства резины — комплекс характеристик, которые обеспечивают надёжное уплотнение соединений и предотвращают утечки жидкостей и газов. Прокладка, манжета, О-ринг — все эти изделия работают благодаря способности резины создавать плотный контакт с уплотняемыми поверхностями.

Почему одни прокладки служат годами, а другие начинают течь через несколько месяцев? Исследования показывают: до 60% отказов уплотнительных узлов связаны не с качеством резины, а с неправильным выбором материала или ошибками при монтаже. Слишком мягкая прокладка выдавливается под давлением. Слишком твёрдая — не заполняет микронеровности. Материал с высокой релаксацией теряет контактное давление со временем.



Как избежать этих проблем? Нужно понимать физику герметизации и знать, какие параметры резины критичны для конкретного применения.

В этой статье вы узнаете:

• Как резина создаёт герметичное соединение на молекулярном уровне
• Какие свойства определяют эффективность уплотнения
• Чем отличается газонепроницаемость от водонепроницаемости
• Как выбрать резину для работы под высоким давлением или в вакууме
• Почему прокладки теряют герметичность со временем и как этого избежать

Материал ориентирован на инженеров и специалистов по закупкам, которым необходимо выбирать резинотехнические изделия для ответственных уплотнительных узлов.

---

Как резина обеспечивает герметизацию

Уплотняющие свойства резины основаны на её способности деформироваться под нагрузкой и заполнять все неровности контактных поверхностей. Это принципиально отличает резину от твёрдых материалов — металлов и пластиков.

Физика уплотнения

Любая обработанная поверхность имеет микронеровности — впадины и выступы размером от долей микрона до десятков микрон. Когда две металлические поверхности соприкасаются, контакт происходит только по вершинам выступов. Между ними остаются каналы, по которым проходит среда.

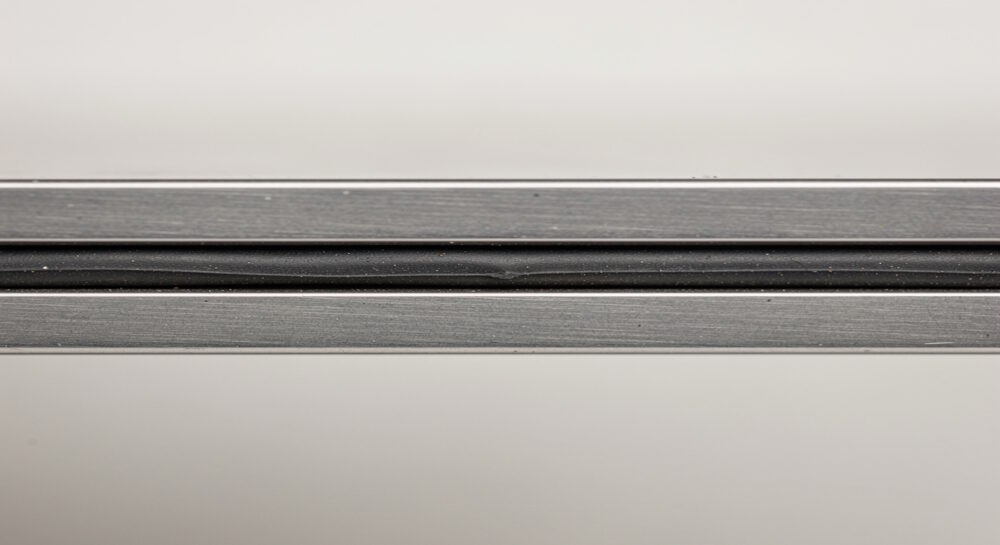

Резиновая прокладка решает эту проблему. Под действием сжатия эластичный материал вдавливается во впадины и обтекает выступы. Образуется сплошной контакт без зазоров. Путь для утечки перекрыт.

Чем мягче резина — тем легче она заполняет неровности. Чем выше усилие сжатия — тем плотнее контакт. Однако избыточное сжатие вредно: материал выдавливается, ускоряется износ и старение.

Условия надёжной герметизации

Для эффективного уплотнения необходимо соблюдение нескольких условий:

Достаточное контактное давление — резина должна быть прижата к поверхностям с усилием, превышающим давление уплотняемой среды. Иначе среда «отожмёт» прокладку.

Заполнение микронеровностей — твёрдость резины должна соответствовать шероховатости поверхностей. Для грубых поверхностей нужна мягкая резина.

Упругое восстановление — при температурных деформациях, вибрациях, колебаниях давления резина должна «следовать» за поверхностями, сохраняя контакт.

Химическая совместимость — материал не должен набухать, разрушаться или терять свойства в рабочей среде.

---

Ключевые параметры герметизирующих свойств резины

Герметичность резины определяется комплексом взаимосвязанных характеристик. Рассмотрим каждую подробно.

Твёрдость

Твёрдость по Шору А — первый параметр при выборе резины для уплотнений. Она определяет способность материала заполнять неровности и сопротивляться выдавливанию.

Мягкая резина (40–55 Шор А):

• Легко заполняет грубые поверхности
• Работает при низком давлении
• Склонна к выдавливанию под высоким давлением
• Подходит для статических уплотнений

Резина средней твёрдости (55–70 Шор А):

• Оптимальный баланс для большинства применений
• Работает при давлении до 10–15 МПа
• Стандартный выбор для фланцевых прокладок

Твёрдая резина (70–85 Шор А):

• Устойчива к выдавливанию при высоком давлении
• Требует качественно обработанных поверхностей
• Применяется с опорными кольцами

Относительное удлинение

Высокое относительное удлинение (300–600%) обеспечивает способность резины деформироваться без разрушения. Это важно для:

• Компенсации температурных расширений
• Работы при пульсирующем давлении
• Установки в узлы сложной формы

Остаточная деформация сжатия

Остаточная деформация показывает, какую долю сжатия резина не восстанавливает после снятия нагрузки. Для уплотнений это критический параметр.

Прокладка с высокой остаточной деформацией постепенно «садится» — уменьшается в толщине. Контактное давление падает, герметичность теряется.

Требования для уплотнений:

• Статические прокладки: остаточная деформация ≤ 25%
• Динамические уплотнения: остаточная деформация ≤ 15%
• Ответственные применения: остаточная деформация ≤ 10%

Модуль упругости

Модуль упругости определяет жёсткость материала — усилие, необходимое для деформации. Низкий модуль означает, что резина легко сжимается, обеспечивая герметизацию при небольших усилиях затяжки.

---

Газонепроницаемость и водонепроницаемость резины

Резина для герметизации должна быть непроницаема для уплотняемой среды. Газы и жидкости ведут себя по-разному, требуя различных подходов.

Механизм проницаемости

Проницаемость резины — процесс диффузии молекул среды через толщу материала. Даже при идеальном контакте с поверхностями небольшая часть газа или жидкости проникает сквозь прокладку.

Процесс включает три стадии:

1. Растворение молекул среды в резине на входной стороне
2. Диффузия через толщу материала
3. Десорбция на выходной стороне

Скорость проницаемости зависит от:

• Природы полимера
• Размера молекул среды
• Температуры
• Перепада давления
• Толщины прокладки

Газонепроницаемость резины

Газонепроницаемость критична для пневматических систем, вакуумного оборудования, газопроводов. Газы диффундируют быстрее жидкостей из-за меньшего размера молекул.

Рейтинг газонепроницаемости (от лучшей к худшей):

Важно! Силиконовая резина имеет высокую газопроницаемость. Она не подходит для уплотнения газов и вакуумных систем, несмотря на отличные температурные свойства.

Водонепроницаемость резины

Водонепроницаемость важна для гидравлики, водоснабжения, наружных уплотнений. Вода диффундирует медленнее газов, но может вызывать набухание некоторых резин.

Большинство технических резин (ТМКЩ, EPDM, силикон) водонепроницаемы. Проблемы возникают при:

• Набухании материала в воде (редко)
• Вымывании противостарителей
• Гидролизе при высоких температурах (силикон, полиуретан)

Для питьевой воды используйте резину с гигиеническим сертификатом — обычные технические марки могут выделять вредные вещества.

---

Упругое восстановление и контактное давление

Упругое восстановление прокладки — способность возвращаться к исходным размерам после снятия нагрузки. Этот параметр определяет долговечность уплотнения.

Почему восстановление критично

Реальные условия эксплуатации включают:

Температурные циклы — металлические фланцы расширяются при нагреве и сжимаются при охлаждении. Прокладка должна «следовать» за этими изменениями.

Вибрации — оборудование вибрирует, зазоры меняются. Резина должна постоянно восстанавливать контакт.

Колебания давления — пульсации в системе создают переменные нагрузки на уплотнение.

Если резина не успевает восстанавливаться — образуются зазоры, начинается утечка.

Контактное давление прокладки

Контактное давление — напряжение в зоне контакта резины с уплотняемой поверхностью. Для герметизации оно должно превышать давление среды.

Формула минимального контактного давления:

P_контакт > P_среды × K_безопасности

где K_безопасности = 1,5–3 в зависимости от ответственности узла.

Практические значения:

• Вода, воздух (низкое давление): контактное давление 2–5 МПа
• Гидравлика (до 20 МПа): контактное давление 30–50 МПа
• Пар, агрессивные среды: контактное давление с запасом 3×

Факторы, снижающие контактное давление

Релаксация напряжений — постепенное снижение внутренних напряжений в резине при постоянной деформации. Через год контактное давление может упасть на 20–40%.

Остаточная деформация — резина «садится», зазор между фланцами уменьшается, усилие сжатия падает.

Износ — истирание материала при динамических нагрузках.

---

Релаксация напряжений и ползучесть резины

Релаксация напряжений резины — явление, которое определяет долговечность статических уплотнений. Понимание этого процесса критично для правильного выбора материала.

Что такое релаксация

Релаксация — снижение напряжения в материале при постоянной деформации. Прокладку сжали болтами и оставили. Первоначально она создаёт определённое контактное давление. Со временем это давление падает, хотя деформация остаётся прежней.

Причина — перестройка молекулярной структуры полимера. Цепи медленно «перетекают», принимая новую конфигурацию с меньшими внутренними напряжениями.

Скорость релаксации

Релаксация протекает быстрее при:

• Повышенной температуре
• Высокой начальной деформации
• Низкой степени вулканизации
• Наличии пластификаторов

Типичные значения потери контактного давления:

Данные ориентировочные, зависят от типа резины.

Ползучесть резины

Ползучесть — увеличение деформации при постоянной нагрузке. Это «обратная сторона» релаксации.

Под действием постоянного усилия сжатия прокладка постепенно становится тоньше. Она «выползает» из канавки, выдавливается в зазоры.

Ползучесть особенно опасна для:

• Мягких резин
• Прокладок с большим отношением площади к толщине
• Узлов с высоким рабочим давлением

Какие резины устойчивы к релаксации

Высокая устойчивость:

• Фторкаучук (FKM) — минимальная релаксация
• EPDM с высокой степенью вулканизации
• Резины на основе натурального каучука (при умеренных температурах)

Умеренная устойчивость:

• ТМКЩ
• МБС

Низкая устойчивость:

• Силикон — высокая релаксация, компенсируется подтяжкой
• Резины с высоким содержанием пластификаторов

---

Резина для высокого давления и вакуума

Экстремальные условия — высокое давление или глубокий вакуум — предъявляют особые требования к уплотняющим свойствам резины.

Резина для высокого давления

При давлении выше 10–15 МПа возникает риск выдавливания резины в зазор между уплотняемыми деталями. Материал «затекает» в щель, рвётся, уплотнение разрушается.

Меры противодействия выдавливанию:

1. Увеличение твёрдости — резина 80–90 Шор А выдавливается меньше
2. Уменьшение зазора — чем меньше зазор, тем выше допустимое давление
3. Опорные кольца — устанавливаются с низконапорной стороны, блокируют выдавливание
4. Армирование — тканевые вставки повышают прочность

Допустимое давление в зависимости от зазора и твёрдости:

*Данные ориентировочные, для О-рингов в статике

Вакуумная стойкость резины

Вакуумные системы требуют от резины минимальной газопроницаемости и низкого газовыделения.

Газовыделение — выделение летучих компонентов из резины в вакууме. Пластификаторы, остатки растворителей, продукты старения испаряются и загрязняют вакуумную камеру.

Требования к резине для вакуума:

• Минимальное содержание летучих (<0,5%)
• Низкая газопроницаемость
• Стабильность в диапазоне рабочих температур
• Устойчивость к радиации (для некоторых применений)

Рекомендуемые материалы:

• Фторкаучук (FKM) — до 10⁻⁷ мбар
• Специальный силикон низкого газовыделения — до 10⁻⁶ мбар
• Бутилкаучук — до 10⁻⁵ мбар

Стандартные ТМКЩ и МБС ограниченно пригодны для среднего вакуума (до 10⁻³ мбар).

---

Таблица герметизирующих свойств разных марок резины

Сводная таблица позволяет сравнить уплотняющие характеристики популярных эластомеров.

*Силикон специального низкого газовыделения

Обозначения: IIR — бутилкаучук, FKM — фторкаучук

---

Как выбрать резину для уплотнений

Правильный выбор резины для прокладок требует анализа условий эксплуатации и определения приоритетных свойств.

Алгоритм подбора

Шаг 1. Определите рабочую среду

Среда определяет химическую совместимость:

• Вода, слабые растворы → ТМКЩ, EPDM
• Масла, топливо → МБС, FKM
• Пар → EPDM, силикон
• Газы → бутилкаучук, FKM
• Агрессивная химия → FKM, специальные марки

Шаг 2. Учтите температуру

Температурный диапазон сужает выбор:

• −45…+80°C → ТМКЩ
• −30…+100°C → МБС
• −50…+150°C → EPDM
• −60…+200°C → силикон, FKM

Шаг 3. Оцените давление

Высокое давление требует:

• Твёрдости 70+ Шор А
• Минимальных зазоров
• Возможно — опорных колец

Шаг 4. Определите тип нагрузки

Статическое уплотнение (прокладка между фланцами) — важны остаточная деформация, релаксация.

Динамическое уплотнение (манжета, О-ринг на валу) — важны износостойкость, упругое восстановление.

Шаг 5. Учтите срок службы

Для долговечных уплотнений (10+ лет):

• Выбирайте материалы с низкой релаксацией (FKM, EPDM)
• Закладывайте запас по контактному давлению
• Предусматривайте возможность подтяжки

Практические рекомендации по типам узлов

Фланцевые соединения трубопроводов:

• Среда: вода, пар → EPDM, ТМКЩ
• Среда: масло → МБС
• Твёрдость: 55–70 Шор А
• Сжатие прокладки: 15–25%

Уплотнительные кольца (О-ринги):

• Стандартная твёрдость: 70±5 Шор А
• Сжатие: 15–25% для статики, 10–20% для динамики
• Материал по среде и температуре

Вакуумные системы:

• Материал: FKM, специальный силикон
• Минимальное газовыделение
• Возможна дегазация перед установкой

Пищевое оборудование:

• Материал: силикон пищевой, EPDM пищевой
• Обязательный гигиенический сертификат

Выбрать пластины для изготовления прокладок:

• Пластины ТМКЩ — вода, воздух, слабые растворы
• Пластины МБС — масла, топливо
• Силиконовые пластины — пищевые среды, высокие температуры

---

FAQ: частые вопросы о герметизирующих свойствах резины

Какая резина лучше всего подходит для герметизации фланцевых соединений?

Для фланцевых соединений с водой или паром оптимальны ТМКЩ и EPDM — они обладают хорошей водонепроницаемостью, умеренной релаксацией и доступной ценой. Для масляных сред выбирайте МБС. Твёрдость 55–70 Шор А обеспечивает баланс между заполнением неровностей и устойчивостью к выдавливанию. Сжатие прокладки при монтаже — 15–25% от толщины.

Почему прокладка перестаёт держать давление со временем?

Основная причина — релаксация напряжений и остаточная деформация. Резина постепенно «привыкает» к сжатому состоянию: внутренние напряжения падают, контактное давление снижается. За 1–2 года потеря может составить 30–50%, особенно при повышенных температурах. Решение — выбирать материалы с низкой релаксацией (FKM, EPDM) или предусматривать периодическую подтяжку соединений.

Какие герметизирующие свойства резины важны для вакуумных систем?

Для вакуума критичны два параметра: газонепроницаемость и газовыделение. Резина не должна пропускать воздух внутрь системы и не должна выделять летучие вещества, загрязняющие вакуумную камеру. Лучшие материалы — фторкаучук (FKM) и специальный силикон низкого газовыделения. Бутилкаучук подходит для среднего вакуума. Стандартные ТМКЩ и МБС — только для форвакуума.

Как твёрдость резины влияет на герметичность?

Мягкая резина (40–55 Шор А) легче заполняет микронеровности и обеспечивает герметизацию при низком усилии затяжки. Однако она склонна к выдавливанию под давлением. Твёрдая резина (70–85 Шор А) устойчива к выдавливанию, но требует качественно обработанных поверхностей и высоких усилий сжатия. Для большинства применений оптимальна средняя твёрдость 55–70 Шор А.

Можно ли использовать силикон для уплотнения газовых соединений?

Силикон не рекомендуется для газовых систем из-за высокой газопроницаемости. Молекулы газа легко диффундируют сквозь силиконовую резину, вызывая утечки даже при идеальном контакте поверхностей. Для газов выбирайте бутилкаучук (IIR) или фторкаучук (FKM) — они обладают минимальной газопроницаемостью.

Как правильно рассчитать сжатие прокладки для надёжной герметизации?

Оптимальное сжатие для статических резиновых прокладок — 15–25% от начальной толщины. При меньшем сжатии контактное давление недостаточно. При большем — ускоряется релаксация и остаточная деформация. Для О-рингов рекомендуемое сжатие 15–25% в статике и 10–20% в динамике. Точные значения зависят от твёрдости материала, давления среды и конструкции узла.
