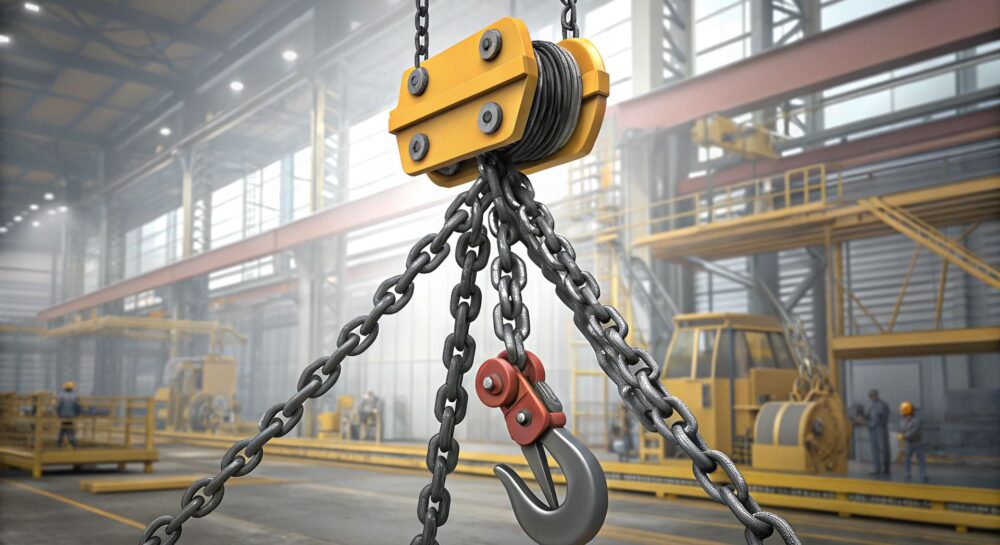

Цепной строп с изменяемой длиной ветвей — грузозахватное приспособление, позволяющее оперативно корректировать рабочую длину каждой ветви непосредственно на объекте. Конструкция включает грузовую цепь класса прочности 8 или 10, верхнее звено для подвеса на крюк крана, концевые элементы (крюки, захваты) и механизмы регулировки длины.
Регулировка достигается тремя основными способами. Укоротительные захваты (крюки-укоротители) фиксируются на любом звене цепи, уменьшая рабочую длину ветви на требуемую величину. Регулировочные муфты позволяют добавлять или исключать промежуточные участки цепи через соединительные звенья. Захваты с храповым механизмом обеспечивают ступенчатую регулировку с надёжной фиксацией положения.
Стропы изготавливаются по ГОСТ 25573-82 и РД 11-07-2007. Грузовая цепь соответствует требованиям EN 818-2 для класса 8 (Grade 80) или EN 818-7 для класса 10 (Grade 100). Каждое изделие комплектуется паспортом и маркировочной биркой с указанием грузоподъёмности, даты изготовления и заводского номера.
Продукция в наличии и под заказ
У нас вы найдете |
Отправьте вашу заявку
Не нашли нужный товар или нужна консультация? Оставьте заявку, и наш менеджер свяжется с вами для уточнения деталей заказа.
А еще у нас на складе
Типы цепных стропов с регулировкой длины
Классификация по количеству ветвей
Одноветвевые стропы 1СЦ применяются для простых подъёмных операций с грузами, имеющими одну точку крепления. Двухветвевые 2СЦ — наиболее распространённый тип для работы с симметричными грузами. Трёхветвевые 3СЦ используются при строповке грузов с тремя точками крепления или для повышения устойчивости. Четырёхветвевые 4СЦ обеспечивают максимальную стабильность при подъёме крупногабаритного оборудования.
Классификация по типу укоротительного элемента
Крюк-укоротитель с предохранительной защёлкой — стандартное решение для большинства задач. Защёлка предотвращает самопроизвольное расцепление при ослаблении натяжения. Грузоподъёмность крюка соответствует грузоподъёмности цепи.
Захват вилочного типа обеспечивает быструю фиксацию без необходимости продевания звена. Применяется при частых регулировках в условиях ограниченного времени на строповку.
Укоротительный захват с роликовым механизмом снижает износ цепи в месте перегиба. Рекомендуется для интенсивной эксплуатации и работы с максимальными нагрузками.
Технические характеристики и грузоподъёмность
| Параметр | 1СЦ | 2СЦ (угол 0–45°) | 2СЦ (угол 45–60°) | 4СЦ (угол 0–45°) |
|---|---|---|---|---|
| Диаметр цепи 6 мм, т | 1,12 | 1,6 | 1,4 | 3,15 |
| Диаметр цепи 8 мм, т | 2,0 | 2,8 | 2,5 | 5,6 |
| Диаметр цепи 10 мм, т | 3,15 | 4,5 | 4,0 | 8,0 |
| Диаметр цепи 13 мм, т | 5,3 | 7,5 | 6,7 | 15,0 |
| Диаметр цепи 16 мм, т | 8,0 | 11,2 | 10,0 | 22,4 |
| Диаметр цепи 20 мм, т | 12,5 | 17,5 | 15,75 | 35,0 |
| Диаметр цепи 22 мм, т | 15,0 | 21,2 | 19,0 | 42,5 |
| Диаметр цепи 26 мм, т | 21,2 | 30,0 | 27,0 | 60,0 |
Важно: данные приведены для цепи класса 8. Стропы с цепью класса 10 имеют грузоподъёмность на 25% выше при аналогичном диаметре. При угле между ветвями более 60° грузоподъёмность снижается до 70% от номинала. Угол более 90° не допускается.
Диапазон регулировки длины
Стандартные стропы с укоротительными крюками позволяют уменьшить рабочую длину ветви до 30% от номинальной. Шаг регулировки равен шагу цепи: для цепи диаметром 10 мм — 30 мм, для цепи 16 мм — 48 мм. При необходимости большего диапазона изготавливаются стропы с несколькими укоротительными элементами на каждой ветви.
Сравнение цепных стропов с фиксированной и регулируемой длиной
| Критерий | Фиксированная длина | Регулируемая длина |
|---|---|---|
| Универсальность применения | Ограничена одним типоразмером груза | Адаптация под различные грузы |
| Время на строповку | Требуется подбор подходящего стропа | Регулировка на месте за 1–2 минуты |
| Необходимый парк оборудования | 3–5 стропов разной длины | 1–2 регулируемых стропа |
| Стоимость единицы | Ниже на 15–25% | Выше за счёт укоротителей |
| Совокупная стоимость владения | Выше при разнообразии грузов | Ниже при универсальном применении |
| Компактность хранения | Требуется место для комплекта | Один строп в укороченном состоянии |
| Точность центровки груза | Зависит от совпадения длины и геометрии | Точная подгонка под любую конфигурацию |
Области применения регулируемых цепных стропов
Стропы с изменяемой длиной ветвей востребованы на предприятиях, работающих с разнотипными грузами. В машиностроении они применяются для строповки станков, агрегатов и узлов оборудования со смещённым центром тяжести. Регулировка позволяет компенсировать асимметрию и обеспечить горизонтальное положение груза при подъёме.
В строительстве регулируемые стропы используются при монтаже металлоконструкций, железобетонных изделий, технологического оборудования. Возможность оперативной подгонки длины сокращает время такелажных работ и повышает точность позиционирования.
На складских комплексах и в логистике стропы с регулировкой незаменимы при работе с грузами переменных габаритов: паллеты, контейнеры, крупногабаритная упаковка. Один комплект стропов обслуживает весь ассортимент грузов — подобрать подходящую конфигурацию можно в каталоге грузоподъёмного оборудования.
В судостроении и портовых операциях регулируемые цепные стропы применяются для погрузки и выгрузки секций корпуса, механизмов, негабаритного оборудования. Морская среда требует повышенной коррозионной стойкости — используются оцинкованные цепи или цепи из нержавеющей стали.
Критерии выбора цепного стропа с регулируемой длиной
Расчёт грузоподъёмности
Грузоподъёмность стропа выбирается с учётом массы груза, количества ветвей и угла наклона. Коэффициент запаса прочности для цепных стропов составляет не менее 4:1 согласно РД 11-07-2007. При работе с грузами, имеющими острые кромки, применяются защитные подкладки, либо грузоподъёмность снижается на 20%.
Формула расчёта для многоветвевого стропа: Q = n × q × k, где Q — грузоподъёмность стропа, n — количество ветвей, q — грузоподъёмность одной ветви, k — коэффициент угла наклона (1,0 при 0–45°; 0,9 при 45–60°; 0,7 при 60–90°).
Выбор класса прочности цепи
Класс 8 (Grade 80) — стандартное решение для общепромышленного применения. Предел прочности 800 Н/мм². Оптимальное соотношение цены и характеристик. Рабочий температурный диапазон от −40°C до +200°C.
Класс 10 (Grade 100) — для тяжёлых условий эксплуатации. Предел прочности 1000 Н/мм². При равной грузоподъёмности строп легче на 20–25%, что важно при ручной строповке тяжёлых грузов. Рекомендуется для частого использования с максимальными нагрузками.
Типы концевых элементов
Крюки с предохранительной защёлкой — универсальное решение для большинства грузов. Вилочные захваты применяются для грузов с монтажными проушинами. Самозатягивающиеся захваты используются для труб, валов, цилиндрических заготовок. Грузовые скобы (шаклы) обеспечивают соединение с такелажными точками различной конфигурации.
Правила эксплуатации и техническое обслуживание
Требования безопасности при работе
Перед каждым применением стропа проводится визуальный осмотр. Проверяются: состояние звеньев цепи (отсутствие трещин, деформаций, коррозии), работоспособность укоротительных захватов, состояние предохранительных защёлок на крюках, читаемость маркировочной бирки.
Запрещается использовать строп при обнаружении: износа звена более 10% от номинального диаметра, удлинения звена более 3% от первоначального размера, раскрытия зева крюка более 10%, отсутствия или повреждения предохранительной защёлки, деформации укоротительного захвата.
Периодичность технических осмотров
Согласно РД 11-07-2007, цепные стропы подлежат периодическому осмотру не реже 1 раза в 6 месяцев. При интенсивной эксплуатации (более 50 циклов в смену) — ежемесячно. Результаты осмотра фиксируются в журнале учёта грузозахватных приспособлений.
Статические испытания проводятся после изготовления, ремонта или по требованию инспектирующих органов. Испытательная нагрузка составляет 125% от номинальной грузоподъёмности. Время выдержки под нагрузкой — 10 минут.
Хранение и транспортировка
Стропы хранятся в сухом помещении на стеллажах или крюках. Не допускается контакт с кислотами, щелочами, нефтепродуктами. После работы в условиях повышенной влажности или загрязнения стропы очищаются и просушиваются. При длительном хранении рекомендуется консервация защитной смазкой.
Нормативная документация
Цепные стропы изготавливаются и эксплуатируются в соответствии с требованиями следующих документов:
- ГОСТ 25573-82 — Стропы грузовые канатные для строительства. Технические условия
- РД 11-07-2007 — Инструкция по охране труда при производстве стропальных работ
- ПБ 10-382-00 — Правила устройства и безопасной эксплуатации грузоподъёмных кранов
- EN 818-2 — Короткозвенные цепи для подъёмных целей. Класс 8
- EN 818-4 — Стропы цепные. Класс 8
- EN 818-7 — Короткозвенные цепи для подъёмных целей. Класс 10
Типичные ошибки при выборе и эксплуатации
Выбор стропа без учёта угла между ветвями. При угле 90° грузоподъёмность снижается до 70%. Строп, рассчитанный на вертикальную нагрузку, не выдержит тот же груз при работе под углом.
Игнорирование температурных ограничений. Стандартные стропы класса 8 не применяются при температуре ниже −40°C. Для арктических условий требуются специальные хладостойкие цепи.
Использование укоротителя не по назначению. Укоротительный крюк предназначен только для регулировки длины. Зацепление груза за укоротитель запрещено — он не рассчитан на боковые нагрузки.
Отсутствие защиты на острых кромках. Контакт цепи с острой кромкой груза создаёт концентрацию напряжений и ускоряет износ. Применение угловых защит обязательно.
Эксплуатация повреждённого стропа. Продолжение работы при обнаружении дефектов приводит к аварии. Строп с признаками износа немедленно выводится из эксплуатации для ремонта или браковки.
Часто задаваемые вопросы
Как определить необходимый диаметр цепи для конкретного груза?
Диаметр цепи определяется расчётной грузоподъёмностью с учётом количества ветвей и угла наклона. Для груза массой 5 тонн при использовании двухветвевого стропа с углом до 45° достаточно цепи диаметром 10 мм класса 8. При углах 45–60° выбирается цепь 13 мм. Рекомендуется иметь запас грузоподъёмности 15–20% на случай динамических нагрузок при подъёме.
Можно ли использовать цепной строп с регулируемой длиной при отрицательных температурах?
Стандартные цепные стропы классов 8 и 10 допущены к эксплуатации при температурах от −40°C до +200°C. При работе в условиях Крайнего Севера (ниже −40°C) применяются стропы из хладостойкой стали с соответствующей маркировкой. Укоротительные захваты при низких температурах требуют дополнительного контроля — проверяется лёгкость открывания защёлок.
Чем отличается цепь класса 10 от класса 8?
Цепь класса 10 изготовлена из легированной стали с пределом прочности 1000 Н/мм² против 800 Н/мм² у класса 8. Это даёт прирост грузоподъёмности 25% при одинаковом диаметре. Строп класса 10 легче и компактнее, что облегчает ручную строповку. Стоимость выше на 30–40%, но для интенсивной эксплуатации с максимальными нагрузками это оправдано.
Как часто требуется проводить испытания цепных стропов?
Статические испытания обязательны после изготовления и после ремонта. Периодические испытания нормативными документами не предусмотрены — достаточно визуального осмотра и инструментального контроля износа каждые 6 месяцев. При обнаружении дефектов строп бракуется или направляется на ремонт с последующими испытаниями. Внеочередной осмотр проводится после аварийной ситуации или превышения нагрузки.
Какой срок службы у цепного стропа с регулировкой длины?
Нормативный срок службы цепных стропов не регламентирован — эксплуатация продолжается до достижения критериев браковки. При соблюдении правил использования и хранения стропы работают 5–10 лет и более. Основной фактор износа — абразивное воздействие и коррозия. Своевременная очистка, смазка и защита от влаги продлевают ресурс в 1,5–2 раза.
